5,064,000 تومان
نقد و بررسی کابل کواکسیال زیمنس مغزی مس ۰٫۷ شیلدروکش مس ۹۶ رشته

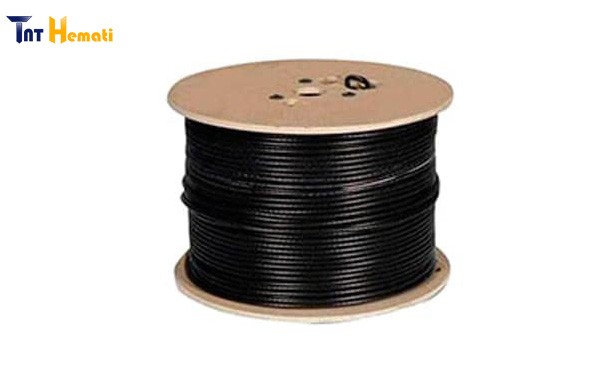

کابل کواکسیال زیمنس مغزی مس ۰٫۷ شیلدروکش مس ۹۶ رشته
کابل کواکسیال زیمنس مغزی مس ۰٫۷ شیلدروکش مس ۹۶ رشته استفاده ازاین کابل مرغوب و با کیفیت در پروژه های امنیتی یکی از راه کارهای جلوگیری از ضعف و خرابی در پروژه های دوربین مداربسته است.
بنا به آمار موجود و تجربه اغلب پروژه های دوربین مداربسته ای که دچار افت تصویر و درنتیجه نارضایتی کارفرما می شوند،
یکی از دلایل نویز در تصویر، قطعی مکرر تصویر و یا بطور کلی عدم نمایش تصویر را شامل می شوند.
از همین رو توصیه اکید تیم های قوی و متخصص در اجرای پروژه های دوربین مداربسته استفاده از کابل های قدرتمند و مقاوم است.
کابل های انتقال تصویر زیمنس یکی از همین گروه کابل های هستند ،
که استانداردهای لازم برای این کار را داشته و می توانند خیال شما را از بابت خطاهای ناخواسته و افت تصویر رفع نمایند.
کابل کواکسیال زیمنس یکی از با کیفیت ترین کابل های موجود در بازار ایران به شمار می رود .
که قابلیت انتقال تصویر تا بیش ۵۰۰ متر بدون هیچ رابط با تقویت کننده ای را دارد.
این کابل هیچ نویز و یا سیگنال منفی ای را در دستگاه ایجاد نمی کند.
این کابلها دارای امپدانس مخصوص به خود هستند. مثلاً کابل ۵۰ اهمی یا ۷۵ اهمی.
کابل مورد استفاده در آنتن ماهوارههای خانگی و تلویزیونها همگی از نوع کواکسیال ۷۵ اهمی هستند.
اگر به بدنه آنها دقت کرده باشید، امپدانس و برخی اصطلاحات دیگر آن نوشته شدهاست.
یکی از مشخصات بارز کابل کواکسیال زیمنس این است که در حالت گیرندگی هیچ نویزی نمیتواند در طول خط انتقال وارد آن شود،
و در حالت فرستندگی هیچ تشعشع و تابشی در طول کابل دیده نمیشود. یعنی موج انتقالی کاملاً شیلد و محافظت میشود.
مزایای کابل های کواکسیال
۱- قابلیت اعتماد بالا
۲- ظرفیت انتقال بالا، حداکثر پهنای باند ۳۰۰ مگاهرتز
۳- دوام و پایداری خوب
۴- پایین بودن هزینه های نگهداری
۵- قابل استفاده در سیست مهای آنالوگ و دیجیتال
۶- هزینه پائین در زمان توسعه
۷- پهنای باند نسبتاً وسیع که مورد استفاده اکثر سرویس های مخابراتی از جمله تله کنفرانس صوتی و تصویری است.
نقش شیلد در کابل چیست؟
امروزه با توجه به گستردگی نیاز به هادیهای الکتریکی،
انواع مختلف سیمها و کابلها برای شرایط و ظرفیتهای متفاوت ساخته شدهاند.
نسل نوینی از این تجهیزات، به کابلهای زرهدار یا شیلددار معروفند.
در این مطلب به بررسی مفاهیمی همچون شیلد و نقش آن در کابلها پرداخته میشود؛
کابل شیلد دار کابلی است که علاوه بر روکشهای معمول،
دارای یک لایه هادی است. این لایهی مضاعف بر روی غلاف اولیهی سیمها تابیده شده است.
همانند دیگر کابلها، این مدل هم از دو یا چند سیم روکشدار تشکیل شده است ،
که بر روی آنها لایهای از رشتههای مسی یا آلومینیومی بافته میشود.
لایهی بعدی، پوشش PVC است که به عنوان محافظ اطراف شیلد و سیمها را پوشش میدهد.
کابلهای شیلددار عمدتا در رنگ طوسی تولید میشوند.
اما برخی تولید کنندگان از رنگهای دیگری برای پوشش PVC این کابلها استفاده میکنند.
ویژگیهای یک شیلد و کابل شیلددار خوب
یک شیلد مناسب و استاندارد برای انجام مسئولیتهای مورد انتظار، باید از ویژگیهای زیر برخوردار باشد؛
– قابلیت پوشانندگی سیمها بین ۴۰ تا ۱۰۰ درصد ( برحسب نوع شیلد)
– مقاومت به خوردگی بالا
– مقاومت به زنگ زدگی
– دوام بالا در برابر آسیبهای مکانیکی
– برخورداری از استحکام کششی
– انعطاف پذیری مناسب
کیفیت کابل RG59 به چه چیزی بستگی دارد؟
کیفیت کابل کواکسیال به پارامترهایی از جمله جنس مغزی کابل، جنس شیلد (عایق رسانا دور هسته) و همچنین ،
کیفیت پلاستیکی که به عنوان روکش دور کابل قرار دارد بستگی دارد. در نظر داشته باشید،
هر چه جنس هسته که از مس خالص باشد قیمت آن بالاتر و کیفیت بهتری دارد.
همچنین توجه داشته باشید که کیفیت تصاویری که در دستگاه ضبط تصاویر (DVR) با کیفیت کابل دارای رابطه مستقیمی است.
نکات هنگام خرید کابل کواکسیال
ممکن است برایتان سوال شود حال ارجی ۵۹ یا ار جی ۶ برای من مناسب است.
اما چیزی که هنگام خرید کابل کواکسیال باید به آن توجه کرد کلاس هر کابل می باشد.
هر کلاس کابل می تواند شیلدینگ و عایق متفاوتی داشته باشد. از این رو باید کلاس متناسب با کاربری خود را انتخاب نمایید.
۱- شیلدینگ
شیلد کابل در واقع از تداخل نویزها جلوگیری می کند تا سیگنال ها کیفیت خوبی داشته باشند.
کابل کواکسیال معمولا از دو نوع شیلد ساخته می شوند که یا سیم بافته هستند یا فویل. البته بیشتر کابل های کواکسیال هر دو شیلد را دارند.
بنابراین هر چه شیلد بیشتر باشد یعنی آن کابل می تواند سیگنال ها را مسیر طولانی تری را بدون افت عملکرد طی کند.
شیلد فویلی معمولا شامل فویلی از جنس آلومینیوم یا میلار است. این نوع شیلد زیر یک سیمبافتۀ فلزی، به دیالکتریک چسبانده شده است.
در واقع شیلد فویلی هسته را در برابر تداخلات الکترومغناطیسی با فرکانس بالا محافظت می کند.
شیلد سیم بافته از تعداد زیادی رشته سیمهای کوچک تشکیل شده است. شیلد سیم بافته اطراف دیالکتریک و یا شیلد فویلی بافته شده است.
می توان گفت شیلد سیم بافته کابل را در برابر تداخل فرکانس های پایینتر به خوبی عمل می کند
اغلب در ساخت کابل RG59 از یک سیم بافتۀ مسی و در کابل RG6 از سیم بافتۀ مسی یا آلومینیومی استفاده می شود.
توجه
بهتر است جهت کابل کشی از فیش BNC کیفیت بالا در هر دو نوع فیش BNC پرسی و فیش BNC پیچی استفاه شود.
۲- غلاف کابل
به فضاهای بازی که در بالای سقف و یا در زیر کف ساختمان جهت گردش هوا وجود دارد پلنوم گفته می شود،
که در ساختمان ها ضروری است. اما این فضاها در هنگام آتش سوزی به دلیل وجود اکسیژن در این بخش ها می تواند مشکل زا شوند.
بنابراین، اگر از کابل استانداردی در این بخش ها استفاده نشود ممکن است باعث گسترش سریع آتش و دود زیاد شود.
لذا برای جلوگیری از این مشکل از کابل پلنوم که دارای روکش نسوز است در ساختمان ها استفاده می شود.
بنابراین تمام کابل هایی که در فضای پلنوم استفاده می شود با ید دارای استاندارد پلنوم باشد.
چنانچه از کابل در فضاهای باز که در معرض نور آفتاب و بارندگی است استفاده می کنید،
باید دارای غلاف پلی اتیلن یا PVC ضد اشعه UV خورشید باشد.
کابل های OUT DOOR باید همچنین در برابر ساییدگی، مواد شیمیایی، رطوبت نیز مقاوم باشند.
به خصوص وقتی کابل را قرار است دفن کنید. اگر غلاف آن استاندارد نباشد ممکن است ،
رطوبت به داخل کابل نفوذ کند و شیلد یا هادی را فاسد کند.
کابل دایرکت بوریال هم دارای غلاف مخصوص پلی اتیلن PE می باشد ،
و هم در غلاف آن مادۀ ژل مانندی وجود دارد که مانع پوسیدگی کابل توسط رطوبت یا آب میشود.
مشخصات کامل کابل کواکسیال زیمنس مغزی مس ۰٫۷ شیلدروکش مس ۹۶ رشته
سطح مقطع سیم | ||
---|---|---|
|
||
مشخصات فنی | ||
|
امتیاز و دیدگاه کاربران کابل کواکسیال زیمنس مغزی مس 0.7 شیلدروکش مس 96 رشته
