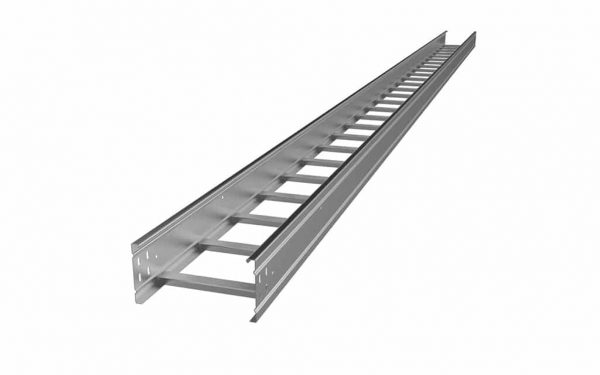

نردبان کابل
نردبان کابل که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم می گردد .
و طبق استانداردهای BSN61537 و IEC61537 تولید می شود و همچنین اتصالات نردبان کابل بایستی از همان مواد اولیه ای که نردبان اصلی ساخته میشود یعنی دقیقا با همان کیفیت و همان ضخامت تولید شوند .
به جهت جلوگیری از ایجاد خسارت و صدمه به کابل ها و سایر تجهیزات و همچنین برای کابل کشی آسان تر سطح داخلی نردبان کابل باید صاف و عاری از هر گونه پلیسه باشد .
نردبان کابل توسط دستگاه CNC پانچ می شود . خم کاری کلیه نردبان ها و نردبان های توسط خم اتوماتیک انجام می شود برای سفارش نردبان کابل و اتصالات آن می بایست ،
به حجم بار موجود و میزان ظرفیت نردبان کابل به عرض ، ارتفاع ، طول و ضخامت توجه کرد چرا که نردبان کابل ها باید طوری ساخته شوند که ظرفیت تحمل بار موجود را داشته باشند .
نردبان کابل یا لدر کابل ، ابزاری است برای عبور تعداد زیادی کابل در یک مسیر مشخص ( معمولا عمودی) که به دلیل وزن پایین و سادگی نصب در مسیرهای عمودی ، به سینی کابل ترجیح داده می شود .
البته در مسیرهای افقی نیز می توان از این وسیله استفاده کرد .
این ابزار ، علاوه بر عبور کابل ها و محافظت از آن ها در برابر عوامل مخرب محیطی ، موجب زیباسازی محیط و منظم شدن مسیر عبور کابل ها متعدد می شوند .
معمولا برای عبور کابل های سنگین و سیم هایی که بر اثر عبور جریان الکتریسیته گرمای شدیدی تولید می کنند ، از لدر کابل برق استفاده می کنند .
ابعاد و اندازه نردبان کابل برق
ضخامت نردبان کابل : بین ۰٫۸ تا ۲ میلی متر
عرض نردیان کابل : ۵۰ میلی متر تا ۱۱۰۰ میلی متر
طول نردبان کابل : ۲ متر تا ۳ متر
ورق مصرفی : ورق فولادی ST37
نوع روکش : گالوانیزه فابریک و گرم با قابل ارائه با رنگ کوره ای و استاتیک مدل چرمی و ساده
جنس و ابعاد نردبان های کابل برق
از آن جایی که از نردبان های کابل برق برای عبور کابل های بزرگ و سنگین در مسیرهای طولانی استفاده می شود ،
این نردبان ها ، معمولا با کمترین میزان ورق مصرفی ، بالایی مقاومت را در برابر فشار و وزن کابل ها دارند .
این ابزار معمولاً با عرض ۵ الی ۷۰ سانتی متر در بازار به فروش می رسند .
ارتفاع یا عمق آن ها از ۴ تا ۱۵ سانتی متر تعیین شده و ضخامت آن در بازه ی ۰٫۶ تا ۴ میلی متر متغیر است .
جنس اصلی بدنه ی این محصول از فولاد یا ورق آهنی بوده و سطح آن به وسیله ی روکش گالوانیزه یا رنگ کوره ای پوشانده می شود .
این روکش موجب مقاومت بالای سطح نردبان در برابر زنگ زدگی و پوسیدگی در اثر مجاورت با رطوبت می شود.
نردبان های استیل نیز در بازار وجود دارند که برای مصارف مخصوصی مورد استفاده قرار می گیرند .
از نردبان های کابل در سوله ها، پارکینگ ، محوطه ی کارخانه ها و سایز مکان های مسقف استفاده می شود .
برای استفاده از این ابزار در فضاهای روباز ، حتما باید از مدل آبکاری شده یا گالوانیزه ی گرم آن ها استفاده کرد .
پله های نردبان ، طبق سفارش مشتری به صورت جوشکاری یا پیچ و مهره ارائه می شوند و اشکال خاص نردبان ،
بر اساس مسیرهای پر پیچ و خم ، طبق محل مورد استفاده ساخته می شوند . این عمل به وسیله ی دستگاه CNC انجام می گیرد .
پله های این نردبان ها ، علاوه بر افزایش استحکام نردبان ، با امکان بسته شدن کابل ها به بدنه ی خود ، عبور کابل در مسیرهای عمودی را ساده تر می کنند .
معمولاً کابل ها را به وسیله ی یک سری بست ویژه به پله های نردبان متصل می کنند .
شاخه های نردبان کابل ، در اندازه های دو متری تولید می شود اما بر اساس سفارش مشتری می تواند تا سه متر هم افزایش پیدا کند .
اتصالات و متعلقات نردبان کابل
برای اتصال و عبور نردبان های کابل برق از معابر مختلف ، انواع و اقسام متعلقات ، بر اساس محل نصب ، استفاده می شود . از انواع این اتصالات می تون به موارد زیر اشاره کرد :
- زانویی
- سه راهی
- چهار راهی
- بند یا زانویی عمودی
- اتصالات رابط
- قطعه ی کاهنده
- رایزر
- ردیوسر
ممکن است اتصالات و متعلقات نردبان های برق نیاز به رنگ آمیزی داشته باشد که برای این کار از رنگ های الکترواستاتیک کوره ای استفاده می کنند .
سه راهی سینی نردبان کابل
از ورق گالوانیزه به ضخامت (۱ ، ۲۵/۱ و ۵/۱) ساخته می شود .
سه راهی سینی کابل به منظور تغییر مسیر کابل مورد استفاده قرار می گیرد .سه راهی سینی کابل توسط رابط سینی کابل متصل می گردد .
چهارراه سینی نردبان کابل
از ورق گالوانیزه به ضخامت (۱ ، ۲۵/۱ و ۵/۱) ساخته می شود .
نردبان کابل بر اساس استاندارد ISO و BS تولید می گردد .
به منظور جلوگیری از زنگ زدگی کابل برق ، از پوشش گالوانیزه گرم استفاده می شود .
نردبان کابل برق گالوانیزه به روش متداول استفاده از گالوانیزه گرم طبق استاندارد انجام می گردد و داخل نردبان گالوانیزه صاف و سیقلی می باشد .
انواع نردبــان
گالوانیزه گرم
گالوانیزه سرد
رنگی
استیل
مفتولی
PVC
در صورت نیاز به مشاوره با مشاورین ما در تماس باشید .
