ساپورت گالوانیزه

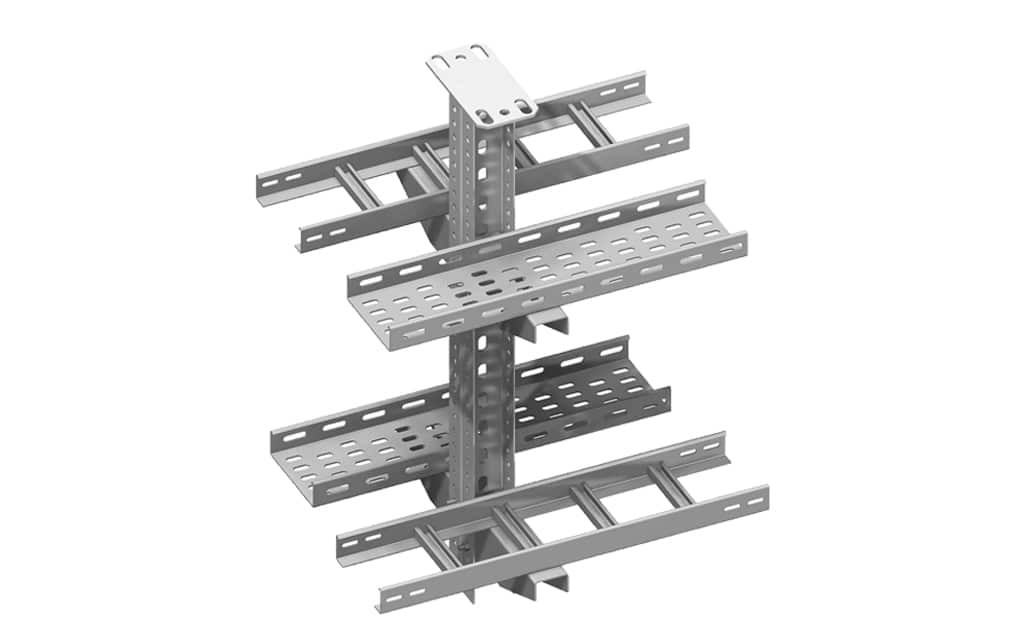

ساپورت گالوانیزه برق که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم تولید می گردد .
طبق استانداردهای BSEN61537 و IEC61537 تولید می شود.
و همچنین اتصالات ساپورت گالوانیزه بایستی از همان مواد اولیه ای که ساپورت گالوانیزه اصلی ساخته می شود یعنی دقیقا با همان کیفیت و همان ضخامت تولید شوند .
به جهت جلوگیری از ایجاد خسارت و صدمه به کابل ها و سایر تجهیزات و همچنین برای کابل کشی آسان تر سطح داخلی ساپورت گالوانیزه باید صاف و عاری از هر گونه پلیسه باشد .
ساپورت گالوانیزه توسط دستگاه اتوماتیک خم کاری می شود .
کلیه ساپورت ها و نردبان های گالوانیزه توسط دستگاه خم اتوماتیک انجام می شود.
برای سفارش ساپورت گالوانیزه و اتصالات آن می بایست به حجم بار موجود و میزان ظرفیت ساپورت گالوانیزه به عرض ،
ارتفاع ، طول و ضخامت توجه کرد چرا که ساپورت گالوانیزه ها باید طوری ساخته شوند که ظرفیت تعداد کابل مشخصی را داشته باشند .
ابعاد و اندازه ساپورت گالوانیزه
ضخامت ساپورت: بین ۰٫۸ تا ۲ میلی متر
عرض ساپورت: از ۵۰ میلی متر تا ۱۱۰۰ میلی متر
طول ساپورت: ۲ متر تا ۳ متر
ورق مصرفی: ورق فولادی ST37
نوع روکش: گالوانیزه فابریک و گرم با قابل ارائه با رنگ کوره ای و استاتیک مدل چرمی و ساده
ساپورت چه نقشی در تاسیسات ساختمانی دارد ؟
ساپورت ها امروزه به عنوان یکی از مهمترین بخش های تاسیسات ساختمانی شناخته می شوند . با پیشرفت صنایع و تاسیسات برقی ،
استفاده از سینی کابل و ترانکینگ ها رو به افزایش است . ترانکینگ ها عمدتاً به صورت روکار و در دیوارها استفاده می شود و
سیم ها و کابل ها را از جعبه تقسیم گالوانیزه تعبیه شده در تاسیسات ، به سایر قسمت های تاسیسات متصل می کند .
اما سینی کابل ها در زیر سقف ها بوده و قسمت های مختلف تاسیسات برقی را به یکدیگر مرتبط می سازد .
برای آنکه سینی کابل ها در زیر سقف ها به صورت پایدار باشند ، استفاده از نگهدارنده ها امری مهم به شمار می آید .
در واقع وظیفه این نوع از تجهیزات ، نگه داشتن سینی کابل ها و تحول وزن ناشی از کابل ها و سیم های روی آن هاست .
جنس ساپورت ها و سینی کابل ها
از آنجایی که این دو وسیله به یکدیگر مرتبط می شوند ، عموماً همجنس هستند . هر دو این تجهیزات در اکثر موارد از فولاد گالوانیزه شده ساخته می شوند .
فولادی که گالوانیزه می شود ، به دلیل آن که بر روی آن پوششی از فلز روی قرار دارد ، در برابر رطوبت و نم از خود مقاومت بسیار زیادی نشان می دهد .
به همین دلیل عمر تاسیسات برقی افزایش یافته و به این ترتیب میزان هزینه ناشی از تعمیرات کاهش پیدا می کند .
شکل ظاهری انواع ساپورت های استفاده شده در تاسیسات برقی
نگهدارنده های T شکل
نگهدارنده های T شکل با توجه به نوع ساخت به خصوصی که دارند ، تنها برای نگهداری سینی کابل هایی که کابل ها و سیم های کمتری از روی آن عبور می کنند ، استفاده می شود .
این نگهدارنده ها از دو بخش U شکل ساخته شده اند که از وسط به یکدیگر جوش خورده و یک سازه T شکل را تشکیل می دهند .
نگهدارنده های U شکل
نگهدارنده های U شکل عموماً روی دیوارها نصب می شوند اما نگهدارنده های U شکل به طور مستقیم روی سقف های متصل می شوند .
این نوع از نگهدارنده ها به گونه ای طراحی شده اند که با استفاده از دو پیچ متری به سقف متصل می گردند .
پیچ های متری در ابعاد و اندازه های معین ساخته شده و به سقف متصل می گردند .
سپس با استفاده از دو مهره نگهدارنده های U به آن ها متصل می شوند . استفاده از این نگهدارنده ها سرعت بیشتری در اجرای تاسیسات ساختمانی خواهد داد .
اما استفاده از نگهدارنده های U شکل منوط به نوع پوشش سقفی است . به طور کلی در سقف های گچی امکان استفاده از این نگهدارنده ها وجود ندارد .
نگهدارنده های براکت و U شکل
یکی دیگر از مرسوم ترین نگهدارنده ها ، نگهدارنده هایی است که از براکت و نگهدارنده های U شکل به طور همزمان استفاده می کنند .
این روش قابلیت تحمل وزن بیشتری دارد . همچنین این روش برای مجری ها امکان استفاده چند طبقه از سینی کابل ها را فراهم می کند و
به این ترتیب سرعت اجرای تاسیسات تا حد زیادی افزایش خواهد یافت . اما باید در نظر داشت که این روش ، گران قیمت تر از سایر روش ها است .
ساپورت ها (نگهدارنده ها)
برای نگهداری سینی کابل زیر سقف و یا روی دیوار یا در رایزرها استفاده می شود . انداره نگهدارنده ها با توجه به عرض سینی و شرایط نثب ، متفاوت است .
ساپورت ها در انواع زیر سقفی ، دیواری و زمینی ساخته و با استفاده از پیچ و مهره محکم به بدنه بسته می شوند .
معمولاً ضخامت آنها از ورق ۲ میلی متر بوده و به شکل یک طبقه ، دو طبقه ، سه طبقه و چهار طبقه ساخته می شوند .
انواع ساپورت ها
انواع و کاربرد ساپورت ها بستگی به محل قرارگیری کابل و موقعیت مسیر کابل کشی دارد :
- پایه نگهدارنده کشویی
- براکت
- ساپورت سقفی یا زمینی مدل U
- نبشی مشبک یا ساپورت L
- ناودانی مشبک
- ساپورت قابل تنظیم
درصورت نیاز به مشاوره با مشاورین ما در تماس باشید .
