نقد و بررسی اتصالات نردبان کابل
اتصالات نردبان کابل برق که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم تولید می گردد .
طبق استانداردهای BSEN61537 و IEC61537 تولید می شود.

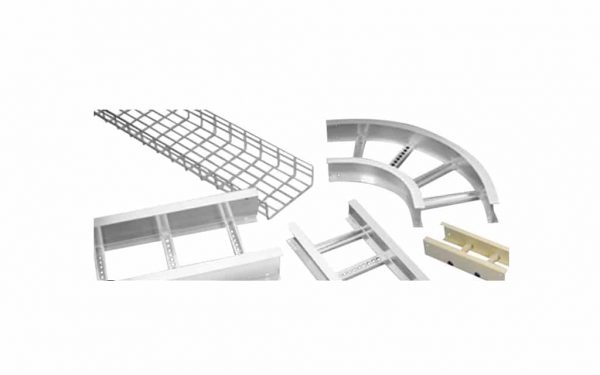

اتصالات نردبان کابل
اتصالات نردبان کابل برق که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم تولید می گردد .
طبق استانداردهای BSEN61537 و IEC61537 تولید می شود.
همچنین اتصالات گالوانیزه بایستی از همان مواد اولیه ای که اتصالات گالوانیزه اصلی ساخته می شود.
یعنی دقیقا با همان کیفیت و همان ضخامت تولید شوند .
به جهت جلوگیری از ایجاد خسارت و صدمه به کابل ها و سایر تجهیزات و همچنین برای کابل کشی آسان تر سطح داخلی اتصالات نردبان باید صاف و عاری از هر گونه پلیسه باشد .
این محصول توسط دستگاه CNC پانچ می شود .
و نردبان های کابل توسط دستگاه خم اتوماتیک انجام می شود.
برای سفارش این محصولات می بایست به حجم بار موجود و میزان ظرفیت اتصالات نردبان کابل گالوانیزه به عرض ، ارتفاع ، طول و ضخامت توجه کرد.
چرا که این محصول باید طوری ساخته شوند که ظرفیت تحمل بار موجود را داشته باشند .
ابعاد و اندازه اتصالات نردبان کابل گالوانیزه
ضخامت : بین ۰٫۸ تا ۲ میلی متر
عرض : از ۵۰ میلی متر تا ۱۱۰۰ میلی متر
طول : ۲ متر تا ۳ متر
ورق مصرفی: ورق فولادی ST37
نوع روکش: گالوانیزه فابریک و گرم با قابل ارائه با رنگ کوره ای و استاتیک مدل چرمی و ساده
در برق کشی و انتقال کابل در ساختمان ها و سیلوهای صنعتی از ترکیب سینی کابل و نردبان کابل استفاده می کنند .
در واقع نردبان کابل جایگزین سیم کشی باز و سیستم کاندوئیت می شود .
از این طریق ، علاوه بر نظم و زیبایی سیم کشی ساختمان ، امکان نظارت بر روند سیم کشی و تعمیر کابل های آسیب دیده فراهم شده .
و به دلیل این که کابل ها به جای لوله (روش کاندوئیت) از روی نردبان های کابل برق عبور داده می شوند .
تغییر در سیستم برق کشی به مراتب ساده تر شده و فرآینده خنک سازی کابل های پرفشار نیز به سادگی صورت می گیرد .
این تجهیزات ابزاری هستند که به منظور اتصال شاخه های نردبان کابل در قسمت های مختلف سقف و دیوار مورد استفاده قرار می گیرند .
معمولاً نردبان کابل به دلیل مقاومت بالا و بدنه ضخیم و مستحکمی که دارد.
برای عبور کابل های سنگین مورد استفاده قرار می گیرند .
نردبان های کابل برق از جنس فولاد ، استیل ، آلومینیوم و آهن با روکش گالوانیزه تولید می شود.
برای حمل کابل ها سنگین و مسافت های طولانی گزینه ی ایده آلی هستند .
برای اتصال این ابزار به سقف و دیوار و سایر قسمت هایی که کابل از آن عبور داده می شود ، از اتصالات و متعلقات خاصی استفاده می شود که انواع مختلفی دارند .
انواع اتصالات نردبان کابل
برای نصب نردبان در کنار دیوار و یا مسیرهای عمودی همچون رایزرها باید از اتصالات مختلف نردبان کابل استفاده کرد .
ملحقات و اتصالات مختلف نردبان های کابل برق از طریق دستگاههای CNC برش خورده و با اسنفاده از دستگاه های اتوماتیک عملیات خم کردن روی آن ها اجرا می شود .
از این رو از هرگونه آسیب رسیدن به کابل ها از طریق پلیسه و اضافات این اتصالات جلوگیری می شود .
از انواع این محصول می توان به موارد زیر اشاره کرد :
ساپورت ، رابط نردبان ، سه راهی ، چهار راهی ، درپوش نردبان کابل ، زانویی متحرک ، تبدیل چپ ، تبدیل راست ، زانویی ۴۵ درجه ، زانویی ۹۰ درجه ، زانویی ثابت ، دیوایدر (جدا کننده) و …
معمولاً از انواع زانویی در محلی استفاده می شود که مسیر عبور کابل به صورت نبشی بوده و باید با زاویه ی ۴۵ یا ۹۰ درجه از آن عبور کرد .
سه راهی و چهار راهی نیز از دیگر قطعات پرکاربرد در اتصالات نردبان کابل هستند.
که برای تقسیم کردن کابل ها به سه یا چهار مسیر مورد استفاده قرار می گیرند .
از رابط برای اتصال دو نردبان هم استفاده شده و رایزر ، نردبان یا سینی کابل را به صورت عمودی و با زاویه های متفاوتی نسبت به مسیر اصلی بلند می کند .
انواع ساپورت نردبان کابل
شاید بتوان گفت که ساپورت نردبان کابل ، مهم ترین مورد در فهرست اتصالات نردبان است که در تشکیل شبکه ی انتقال برق به آن نیاز خواهید داشت .
این ابزار ، با اشکال مختلفی همچون سقفی ، زمینی ، عمودی ، افقی ، ریگلاژی و ساپورت های براکتی برای اتصال و نصب نردبان کابل برق به دیوار ، سقف و سایر قسمت های ساختمان به کار می روند .
ساپورت های سقفی ، از دو بخش بیس پلیت و ستون تشکیل می شوند که ضخامت بخش بیس پلیت کمی بیشتر از ستون است .
این ابزار بر اساس استاندارد ISO و BS تولید می گردد .
به منظور جلوگیری از زنگ زدگی اتصالات نردبان کابل برق ، از پوشش گالوانیزه گرم استفاده می شود .
اتصالات نردبان کابل برق گالوانیزه به روش متداول استفاده از گالوانیزه گرم طبق استاندارد انجام می گردد و داخل این ابزار صاف و سیقلی می باشد .
انواع اتصالات نردبان کابل
- زانویی عمودی نردبان کابل قابل تنظیم
- چهارراهی نردبان کابل
- رابط نردبان کابل
- تبدیل نردبان کابل
- زانویی عمودی خارجی نردبان کابل
- سه راهی نردبان کابل
- ترانکینگ نردبان کابل
- زانویی عمودی داخلی نردبان کابل برق
- زانوی افقی نردبان کابل
