پچ کورد Cat6 UTP لگراند Legrand

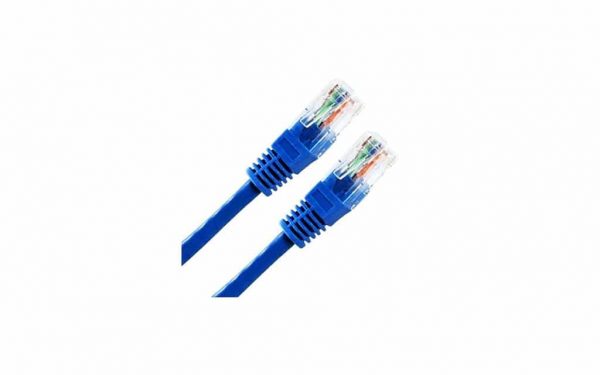

 پچ کورد لگراند CAT6 UTP:

پچ کورد لگراند Cat6 UTP جزء تجهیزات کابل کشی ساختار یافته شبکه می‌باشد که رابط بین سوئیچ شبکه، پچ پنل و سایر تجهیزات شبکه است.

این محصول تولید شرکت فرانسوی لگراند است که یکی از بزرگترین شرکت های جهان در زمینه تجهیزات پسیو شبکه و تجهیزات الکتریکی محسوب می شود.

این پچ کورد شبکه (Patch Cord) ار نوع UTP یا بدون شیلد است و همان گونه که از نام آن پیداست از هیچ گونه شیلد یا فویلی به منظور مقاومت در برابر نویز بهره نمی برد.

بنابراین برای استفاده در محیط های پرنویز و شبکه های حساس توصیه نمی شود.

به دلیل سرعت بالای پچ کوردهای Cat6 که نسل جدید پچ کوردهای شبکه هستند و می‌توانند داده و اطلاعات را به سرعت در شبکه منتقل کنند، در بین متخصصان شبکه محبوبیت بسیاری دارد.

سرعت این نوع پچ کوردها از ۱۰۰۰ تا ۱۰۰۰۰ مگابیت بر ثانیه می‌ باشد و می‌توانند کارایی شبکه را تا حدود زیادی بهبود بخشند.

جنس روکش این پچ کورد PVC است که باعث می‌شود در طولانی مدت شکل و فرم خود را از دست ندهد، همچنین از قابلیت انعطاف پذیری بالایی نیز برخوردار است و به راحتی مورد استفاده قرار می‌گیرد.

شرکت لگراند محصول را به رنگ آبی و در متراژهای متفاوت تولید می‌کند.

این پچ کورد در متراژهای ۰٫۵ متری (با کد کالای ۵۱۷۵۱)، ۱ متری (با کد کالای ۵۱۷۵۲)، ۲ متری (با کد کالای ۵۱۷۵۳)، ۳ متری (با کد کالای ۵۱۷۵۴) و ۵ متری (با کد کالای ۵۱۷۵۵) موجود است.

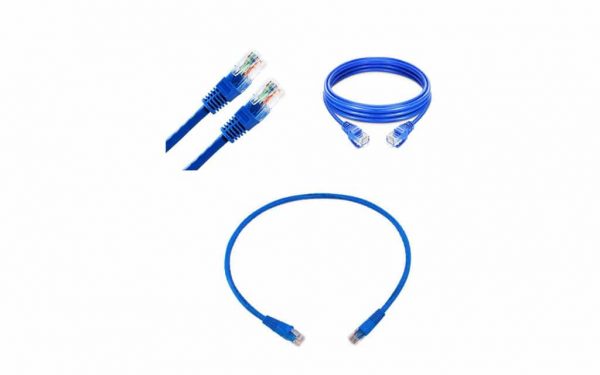

پچ کورد لگراند ۰٫۵ ، ۱ ،۲، ۳ ، ۵ ، ۱۰ متری cat6 UTP با روکش PVC

ساخت شرکت لگراند می‌باشد. از این پچ کورد برای شبکه برای اتصال بین کارت شبکه ، کامپیوتر، پچ پنل ،سوئیچ شبکه و پریز برق استفاده می‌شود.

که با توجه به کارایی کاربران طول‌های مختلف از ۳۰ تا۵۰ سانتی مترو در ابعاد ۱تا ۱۵متر موجود باشند.

دوسر کابل این پچ کورد بصورت کارخانه‌ای به سوکت RJ45 پانچ می‌شود .

که آن را با دو مدل روکش LSZH و PVC در رنگ‌های متفاوت تولید می‌شود.

کشور سازنده پچ کورد لگراند در کشور فرانسه می‌باشد و نام تجاری آن LEGRAND PATCH CORD/USER CORD RJ 45 – CAT.6 – SF/UTP SHIELDED – PVC – ۵ M می‌باشد.

مشخصات کلی

گروه کالایی : Cate6طول کابل: ۳۰ سانتیمتر،۱،۲،۳،۵و ۱۰ متر
اتصال سوئیچ : به شبکه و پچ پنل
اتصال کارت: به شبکه پریز
رنگ : آبی

این محصول لگراند با رنگ آبی تولید می شود.

Cables for local networks cat. 6

Cables 4 pairs or 2 x 4 twisted pairs 100 ohms
Blue RAL 5015
Colour code TIA/EIA
Conform to standards ISO/IEC 11801 Ed. 2.0, EN 50173-1 and TIA/EIA 568C

U/UTP – ۴ pairs

LSZH
Length 305 m
Supplied in cardboard box. Weight 16 kg

جزئیات بسته بندی:

بسته‌بندی این نوع پچ کورد به صورت نایلون شفاف است که لوگوی شرکت لگراند روی آن درج شده است.

روی بسته‌بندی پچ کورد UTP لگراند یک برچسب حاوی مشخصات کلی پچ کورد وجود دارد که به خریدار کمک می کند تا به اطلاعات مورد نیاز خود در سریع ترین زمان ممکن دست پیدا کند.

قیمت انواع پچ کورد لگراند

پچ کوردها نيز در چهار نوع Cat5e ، Cat6 ، Cat7 و ۱۰G به صورت UTP, FTP, STP, SFTP با روکش PVC ،

و LSZH کابل ها در اندازه هاي ۱، ۲، ۳ و ۵ متري با دارا بودن روکش  جهت عدم  قطعي ارتباط با کانکشن و ساختاري مقاوم،

و انتقال اطلاعات را در بالاترين  سطح انجام مي دهد. که همه ی این موارد بر قیمت انها تاثیر گذار است.

در اینجا لیستی از کاربرد ها و خصوصیات هر کدام از پچ کور ها ذکر شده است

کابل شبکه نیم متری لگراند

پچ کورد نیم متری لگراند یکی از پرفروش ترین محصولات گروه تجهیزات شبکه و کابل شبکه لگراند است .

این محصول به دلیل کاربردی بودن در رک ها ، خریداران بسیاری دارد .پچ کورد cat6 نیم متری برای زوج های خود ، از رشته های افشان مسی به دلیل بالا رفتن میزان انعطاف استفاده می کند.

همچنین در دو سر پچ کورد هم ، از سر سوکت های استاندارد rj45 لگراند که با دستگاه سوکت زن صنعتی که طبق استاندارد توسط لگراند نصب شده است متصل است .

دقت داشته باشید که پچ کورد ها به دلیل تحریم و عدم نظارت کمپانی های بزرگ در ایران ، مدل های تقلبی بسیاری دارند که با قیمت اصلی به بازار عرضه می شوند .

استاندارد پچ ها طبق اعلام شرکت های بزرگ مثل لگراند برای متراژ از ۰٫۵ متر تا ۵ متر است .

و بیشتر از این طول و مقدار هم از محصولات برند های معتبر خارج می شود که در ایران عمدتا افراد دلال متراژ های دلخواه را به بازار عرضه می کنند.

در کابل کشی ساختار یافته از گروه Cat6 utp به دلیل قیمت مناسب .

و کاربری عالی در تمامی ادارات ایران استفاده می شود که سبب شده Cat6 ها محصولات پرفروشی باشند.

کابل شبکه ۱ متری شبکه لگراند

پچ کورد ۱ متری  لگراند کد ۰۵۱۷۷۲ برای ارتباط بین پچ پنل و سوییچ در رک استفاده می گردد .

این محصول همچنین ارتباط بین کیستون و دیواس ها را برقرار می کند که در اصطلاح به آن کابل لن ( LAN ) هم گفته می شود .

که ارتباط بین مودم و کامپیوتر را برقرار می کند . سر سوکت های این محصول RJ45 است و که در دو سر کابل پانچ شده اند .

روکش این محصول از نوع PVC و آبی رنگ است .AWG زوج های این پچ کورد ۲۴ است که در مجموع قطر کابل به عدد ۶ میلی متر با تلرانس ±۰٫۲ می رسد.

کابل شبکه ۲ متری

پچ کورد دو متری Cat6 UTP لگراند ، قابل استفاده برای برقراری ارتباط بین مودم ، روتر ، سوییچ و … با سایر دستگاه ها است که فاصله دو متری با یکدیگر دارند .

پچ کورد ها همچنین قابل استفاده در رک هستند و ارتباط بین سوییچ و پچ پنل را برقرار می کنند .

لگراند بر روی این پچ کورد ها آزمایش های مختلفی انجام می دهد و در پایان هم ضمن کسب استاندارد ، نتیجه تست را اعلام می کند .

بر روی این کابل بر اساس اخرین تست های انجام شده ، میزان تحمل مقدار کشش کابل ≥ ۵۰ N است . این پچ کورد همچنین در دمای °۲۰ – تا °۶۰+ قابل استفاده است .

کابل شبکه ۳ متری

پچ کورد ۳ متری Cat6 UTP لگراند ، از نوع بدون شیلد و فویل است که در محیط های بدون پارازیت استفاده می شود .

به این محصول کابل LAN هم گفته می شود که ارتباط دهنده بین مودم و Device ( دستگاه) های دیجیتال است .

بر روی پچ کورد های اصل و اورجینال شرکت لگراند می بایست اطلاعاتی نظیر برند (Legrand) ، شماره کاتالوگ (Catalogue Number) ،

و مقدار قطر هر زوج (AWG) ، طول پچ کورد (length) ، جنس روکش (Type of sleeve) ، دسته بندی (category) و مقاومت ظاهری (Impedance) می بایست حک شده باشد .

این محصول قابلیت اتصال به پچ پنل ، سوییچ ، مودم ، روتر ، کامپیوتر و سایر دستگاه های دارنده پورت lan را دارد .

پچ کورد ها و کابل های Cat6 UTP لگراند همگی به رنگ آبی با رال رنگ ۵۰۱۵ هستند .

کابل شبکه ۵ متری

این محصول در سایز های ۰٫۵ متری ، ۱ متری ، ۲ متری ، ۳ متری و ۵ متری تولید می شوند.

این پچ کورد ها دارای استانداردهای متعددی در زمینه های مختلف از جمله میزان کشش ، هدروم عالی با فرکانس ۲۵۰ مگاهرتز و… هستند .

که در این زمینه گواهی های استاندارد EN 50173 ، ISO/IEC 60603-7 ، ISO/IEC 11801 را دریافت کرده اند.

این کابل ها به جهت انعطاف پذیری بالاتر با سیم های مسی افشان با عدد AWG 24 تولید می گردند

کابل شبکه ۱ متری Cat6 SFTP

این محصول دارای دو سر سوکت فلزی RJ45 است .

کلیه پچکور های ضد پارازیت و شیلد و فویلدار لگراند همگی از سر سوکت های RJ45 فلزی بهره مند هستند .

نحوه اتصال ۴ زوج سیم افشان مسی در این پچ کورد ها به روشه اتصال مستقیم یا stright است .

قطر کلی کابل این محصول ۶٫۲۰ میلی متر است که با تلرانس ۰٫۲ به تولید می رسد .وزن این محصول به صورت کامل ۵۸ گرم است.

کابل شبکه Cat6 SFTP پنج متری

طبق استاندارد سیستم های شبکه مسی ، برای کابل کشی شبکه ایده آل ترین متراژ ۹۰ متر است که با استفاده از ۲ پچ ۵ متری ، می توان این متراژ را به ۱۰۰ متر رساند .

پچ کورد های لگراند به صورت استاندارد با سایز های مختلفی تولید می گردند که از جمله این سایز ها می توان به ۰٫۵ متری ، ۱ متری ، ۲ متری ، ۳ متری و ۵ متری اشاره کرد.

این پچ کورد ها با استانداردهای زیادی در زمینه های مختلف به تولید می رسند که از نمونه های آن می توان از استاندارد EN 50173 ، ISO/IEC 60603-7 ، ISO/IEC 11801 نام برد.

این پچ کورد ها به جهت انعطاف پذیری بالاتر با سیم های مسی افشان (کلاس ۵) با ۲۴ AWG تولید می شوند .

کابل شبکه یک متری شبکه Cat6a SFTP

لگراند به جهت تامین نیاز سیستم های پرسرعت مسی، پچ کورد های cat6a را به تولید رسانده است.

این پچ کورد با کد ۰۵۱۷۸۰ عرضه می شود و با امپدانس (مقاومت ظاهری) ۱۰۰ اهم و با زوج های مسی افشان به تولید می رسد.

روکش این محصول از نوع PVC است که در برابر شرایط مختلف آب و هوایی بسیار مقاوم است. از این محصولات برای انتقال دیتاهای سنگین استفاده می شود .

کابل شبکه Cat6a SFTP دو متری

این محصول در مراکز داده یا دیتاسنتر هایی که نیاز به دریافت و انتقال اطلاعات با سرعت بالا را دارند مورد استفاده قرار می گیرند .

این پچ کورد ها توانایی جابه جایی اطلاعات با سرعتی معادل ۱۰ گیگابیت در ثانیه (۱۰Gbps) را با پهنای باند ۵۰۰ مگاهرتز (۵۰۰Mhz) دارند.

کابل شبکه Cat6A SFTP پنج متری

کابل شبکه لگراند مدل Cat6a SFTP پنج متری قابل استفاده برای کور سوییچ ها (Core switches) و سرورهای سرعت بالا است که با کد ۰۵۱۷۸۴ عرضه می گردد.

این کابل ها توانایی انتقال اطلاعات با سرعت کاری معادل ۱۰ گیگابیت در ثانیه (۱۰Gbps) را با پهنای باند ۵۰۰ مگاهرتز (۵۰۰Mhz) دارند.

در صورت نیاز به مشاوره با مشاورین ما در تماس باشید .
