پچ کورد امپ CAT6 UTP

Patch cord Cat6 UTP AMP
شناسه محصول: TNT-10374
  • نام محصول :پچ کورد
  • مدل :CAT6 UTP
  • برند:امپ
آماده ارسال
بازگشت
آماده ارسال
این محصول موجود و آماده ارسال می باشد.
متراژ

رنگ
Clear selection
بازخورد درباره این کالا
محصولات مرتبط
پچ کورد امپ CAT6 UTP
پچ کورد امپ CAT6 UTP
موجود
افزودن به سبد خرید

نقد و بررسی پچ کورد امپ CAT6 UTP

پچ کورد شبکه (Patch Cord) از تجهیزات مورد در یک شبکه می باشد که برای اتصال اجزای درون یک شبکه مورد استفاده قرار می گیرد.

این تجهیزات یکی از موارد سویئچ، پچ پنل، کامپیوتر ، … می باشدو به منظور انتقال صدا و تصویر هم استفاده می شود.

نقاط قوت
  • سرعت انتقال داده بالا (10Gbps)
  • استفاده از روکش LSZH و در نتیجه ایمنی و کیفیت ساخت بالا
  • مغزی تمام مسی و پشتیبانی از قابلیت PoE
  • قیمت مناسب نسبت به توانایی ها و کیفیت ساخت
نقاط ضعف
  • عدم مقاومت در برابر نویز

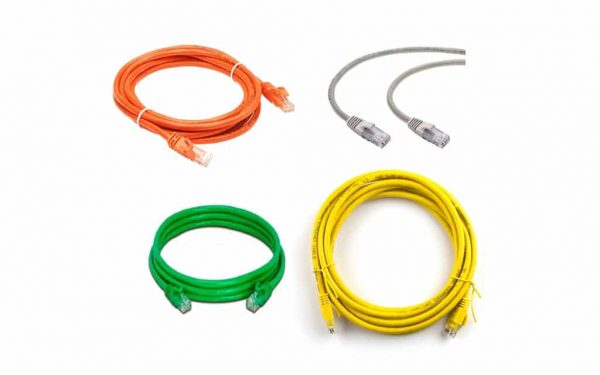

پچ کورد امپ CAT6 UTP



پچ کورد امپ CAT6 UTP شبکه، جزو تجهیزات شبکه پسیو است که برای متصل کردن اجزای شبکه به یکدیگر استفاده می‌شود؛

پچ کورد شبکه Cat6 UTP امپ – AMP با روکش PVC، متراژ ۳۰ سانتی‌متر (۷ رنگ) یکی از محصولات برند آمریکایی امپ (AMP) است.

این محصول پچ کوردی از نوع UTP است، UTP بودن پچ کورد به این معناست که:

در ساخت آن از شیلد و یا فویل به هیچ عنوان استفاده نشده است و سوکت‌های به کار رفته در آن از نوع بدون شیلد هستند.

این محصول به طور کلی بر حسب پهنای باند و سرعت انتقال اطلاعاتشان در دسته‌های Cat1 تا Cat8 طبقه بندی می‌شوند.

این پچ کورد از نوع Cat6 است، پچ کوردهای‌ Cat6 می‌توانند اطلاعات را با نرخ ۱۰۰۰۰ مگابیت انتقال دهند و پهنای باندشان ۲۵۰ مگاهرتز است.



پچ کورد چیست؟



یکی از تجهیزات اساسی پسیو شبکه است که به منظور متصل کردن اجزای یک شبکه به کار می رود.

این تجهیزات ممکن است سوییچ، کامپیوتر، پچ پنل و … باشند.

پچ کورد ها برای انتقال صدا و تصاویر هم به کار می روند اما منظور ما در اینجا پچ کوردهای از نوع زوچ تابیده شده (Twisted pair) است که به آن‌ها پچ کورد شبکه می گویند.

پچ کورد شبکه در واقع یک کابل شبکه کوتاه (از ۰٫۵ تا ۲۰ متر) است که در دو سر آن یک سوکت با استاندارد RJ-45 نصب شده است.



انواع پچ کورد:



از آنجا که پچ کورد از یک طول مشخص از کابل شبکه است، انواع تقسیم بندی های کابل شبکه را برای پچ کوردها نیز می‌توان به کار برد.

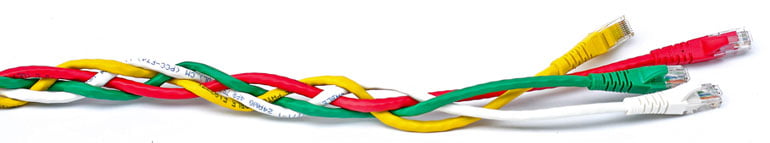

پچ کورد CAT6 UTP امپ

همانند کابل های شبکه، پچ کوردها به طور استاندارد از لحاظ پهنای باند و نرخ انتقال داده ها به دسته های Cat1 تا Cat8 تقسیم می‌شوند.

در جدول زیر اطلاعات مربوط به هر کدام از این دسته ها را مشاهده می‌کنید.

دقت کنید که پچ کوردهای Cat1 تا Cat4 دیگر در شبکه های کامپیوتری کاربردی ندارند و منسوخ شده‌اند،

به طور کلی پچ کوردهای Cat5e، Cat6 و Cat6a بیشترین کاربرد را دارند.



دسته بندی حداکثر سرعت انتقال کاربرد حداکثر پهنای باند ساختار کابل
CAT 1 ۱ مگابیت در ثانیه تلفن های داخلی (سیم تلفن) ۱ مگاهرتز UTP
CAT 2 ۴ مگابیت در ثانیه تلفن (استفاده بسیار کم) ۴ مگاهرتز UTP
CAT 3 ۱۶ مگابیت در ثانیه اترنت ۱۰BaseT ۱۶ مگاهرتز UTP
CAT 4 ۲۰ مگابیت در ثانیه Token Ring (استفاده بسیار کم) ۲۰ مگاهرتز UTP
CAT 5 ۱۰۰ مگابیت در ثانیه اترنت سریع (Fast Ethernet) ۱۰۰ مگاهرتز UTP
CAT 5e ۱۰۰۰ مگابیت در ثانیه اترنت گیگابیتی ۱۰۰ مگاهرتز UTP
CAT 6 ۱۰۰۰۰ مگابیت در ثانیه اترنت ۱۰ گیگابیتی ۲۵۰ مگاهرتز UTP یا STP
CAT 6a ۱۰۰۰۰ مگابیت بر ثانیه اترنت ۱۰ گیگابیتی ۵۰۰ مگاهرتز STP
CAT 7 ۱۰۰۰۰ مگابیت بر ثانیه اترنت ۱۰ گیگابیتی ۶۰۰ مگاهرتز STP



از نطر مقاومت در برابر نویز و نوع شیلد نیز به دسته های زیر تقسیم بندی می‌شوند:



 U/UTP یا UTP: پچ کوردهایی که در آن ها از هیچ گونه شیلد یا فویلی استفاده نشده است. سوکت های این نوع پچ کورد بدون شیلد هستند.

 FTP یا F/UTP: در این نوع پچ کورد به دور همه زوج ها یک فویل کلی پیچیده شده

ولی به دور تک تک زوج ها شیلد یا فویلی وجود ندارد. سوکت های این نوع پچ کورد شیلد دار هستند.

 S/UTP: پچ کوردهایی که یک شیلد Braid Screen یا بافته‌شده کلی دور همه زوج ها پیچیده شده است

ولی به دور تک تک زوج ها شیلد یا فویلی وجود ندارد. سوکت های این نوع پچ کورد شیلد دار هستند.

SFTP یا SF/UTP: پچ کوردهایی که دور چهار زوج آن هم شیلد Braid Screen و هم فویل وجود دارد

ولی به دور تک تک زوج ها شیلد یا فویلی وجود ندارد. سوکت های این نوع پچ کورد شیلد دار هستند.

S/FTP: پچ کوردهایی که یک شیلد Braid Screen کلی دور همه زوج ها پیچیده شده

و یک فویل دور هر یک از زوج ها را پوشانده است. سوکت های این نوع پچ کورد شیلد دار هستند.

 F/FTP یا FFTP: پچ کوردهایی که دور هر زوج تابیده‌شده آن و همچنین دور تمام زوج ها فویل پیچیده شده است.

سوکت های این نوع پچ کورد شیلد دار هستند.

 U/FTP: پچ کوردهایی که دور هر زوج تابیده شده آن یک فویل قرار دارد.

اما هیچ فویل یا شیلدی کلی تمام زوج ها را نپوشانده است. سوکت های این نوع پچ کورد شیلد دار هستند.

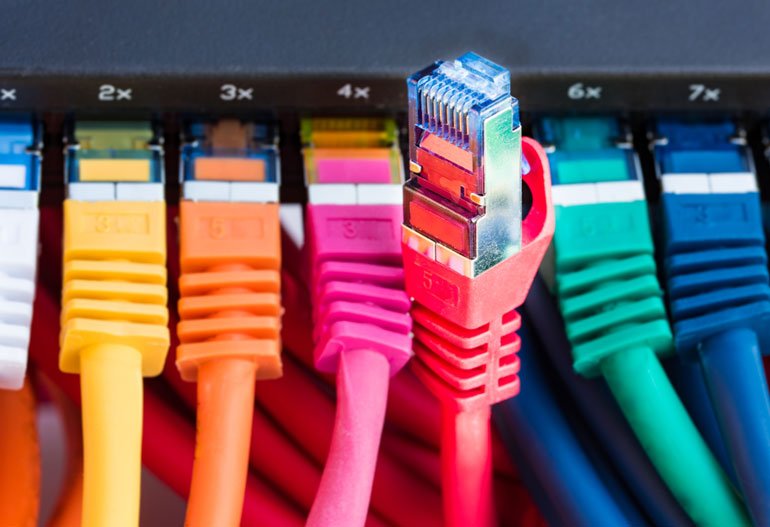

پچ کورد CAT6 UTP امپ



شاید برای شما هم سوال باشد که پچ کورد شبکه چیست.

از تجهیزات مورد در یک شبکه می باشد که برای اتصال اجزای درون یک شبکه مورد استفاده قرار می گیرد.

این تجهیزات یکی از موارد سویئچ، پچ پنل، کامپیوتر ، … می باشد. پچ کوردها به منظور انتقال صدا و تصویر هم استفاده می شود.

ما در اینجا می خواهیم پچ کورد شبکه را توضیح دهیم که از نوع زوج های به هم تابیده شده (Twisted pair) هستند.

پچ کورد شبکه یک عدد کابل شبکه کوتاه می باشد که طول آن از نیم متر تا بیست متر است، در دو سر پچ کورد از یک سوکت استاندارد RJ45 استفاده شده است.

در ادامه با معرفی انواع پچ پنل شبکه بهتر متوجه می شوید که پچ کورد شبکه چیست.





انواع پچ کورد شبکه چیست؟



قابل ذکر است که پچ کورد طول مشخصی از یک کابل شبکه می باشد، لذا انواع تقسیم بندی کابل شبکه در اینجا نیز کاربرد دارد.

و تقسیم بندی پچ کورد شبکه به همان صورت می باشد.

درست مثل کابل های شبکه پچ کورد نیز از نظر پهنای باند و انتقال داده ها به صورت Cat1 تا Cat8 دسته بندی می شود.

در جدول زیر اطلاعاتی درباره هر کدام از دسته ها برای شما عزیزان قرار داده شده است.

به طور کلی انواع پچ کورد شبکه زیر بیشترین کاربرد و استفاده را دارند و باقی انواع آن دیگر استفاده نمی شود و منسوخ شده اند.

  •  Cat5e
  •  Cat6
  •  Cat6a

انواع پچ پنل شبکه,پچ کورد,پچ کورد شبکه,



در واقع پچ کوردها از لحاظ مقاومت در مقابل نویز و همچنین نوع شیلدی که دارند به صورت زیر تقسیم بندی شده اند:



  • U/UTP یا UTP: این نوع پچ کورد شبکه دارای شیلد یا فویل نمی باشند و سوکت های آن نیز هیچ گونه شیلدی را ندارد.
  •  FTP یا F/UTP: در این مدل از پچ کوردها دور همه زوج ها یک عدد فویل قرار گرفت است،
  • اما دور تک تک زوج ها شیلدی قرار داده نشده است اما سوکت های آن دارای شیلد هستند.
  • S/UTP : این نوع پچ کورد یک شیلد Braid Screen یا بافته شده را دور همه زوج های تابیده شده دارد
  • اما دور تک تک زوج ها به صورت جداگانه شیلدی قرار نگرفته. سوکت ها نیز شیلددار می باشند.
  •  SFTP یا SF/UTP : دور چهار زوج این مدل هم شیلد Braid Screen و هم فویل قرار گرفته است.
  • اما دور تک تک زوج ها چیزی قرار داده نشده است. سوکت این مدل نیز دارای شیلد می باشد.
  • S/FTP : یک مدل دارای شیلد  Braid Screenدور زوج های تابیده شده می باشد.
  • و دور هر یک از زوج ها نیز به طور مجزا فویل قرار دارد. سوکت مدل S/FTP شیلد دار است.
  •  F/FTP یا FFTP : این مدل هم دور زوج های تابیده شده و هم دور تک تک زوج ها فویل قرار دارد. سوکت این مدل نیز از نوع شیلد دار می باشد.
  •  U/FTP : دور زوج های تابیده شده فویل قرار دارد اما شیلد یا فویلی دور تک تک زوج ها وجود ندارد. سوکت های این مدل پچ کورد شیلد دار است.

همچنین لازم به ذکر است که انواع پچ کورد شبکه از نظر مدل روکش و مغزی سیم ها به هم تابیده شده نیز تقسیم بندی خواهد شد.

پچ کورد CAT6 UTP امپ





پچ کورد چیست؟



پچ کورد که گاهی به آن پچ کابل نیز گفته می شود که مانند کابل است .

و انتهای هر دو سر کابل به سوکت متصل شده است که برای اتصال به تجهیزات راحت تر باشد.

مشابه کابل های اترنت، پچ کابل یا پچ کورد دارای انواع مختلفی هستند مانند کابل فیش LC یا کابل patch Cat6 RJ45 .

از پچ کابل ها اغلب برای مسافت های کوتاه در دفاتر و کمد های سیم کشی استفاده می شوند.

پچ کابل اترنت می تواند یک کامپیوتر را به یک مرکز شبکه، روتر یا سوئیچ اترنت متصل کند، که برای افرادی که شبکه های رایانه ای خانگی تهیه می کنند مفید است.

بنابراین به زبان ساده، کابل اترنت به انواع کابل اشاره دارد. در حالی که کابل پچ دارای اتصالات در دو انتهای آن است و به بخشی از کابل اترنت تعلق دارد. این تفاوت بین آنها است.



کابل اترنت چیست؟



“اترنت” نوعی پروتکل است که شیوه انتقال اطلاعات به وسیله رسانه خاص را مشخص می کند.

کابل هایی مانند کابل فیبر نوری، جفت پیچ خورده یا کابل کواکسیال و کابل دسته جزء کابل اترنت هستند.

دو نوع کابل اترنت وجود دارد:

کابل شبکه مسی و کابل فیبر نوری.

معمولاً برای ساده کردن نامگذاری، افراد عادت دارند کابل های دسته اترنت مانند Cat5 ، Cat5e و Cat6 را به عنوان کابل اترنت نام گذاری کنند.



آیا همه ی کابل های اترنت یکسان هستند؟



با توجه به توضیحات بالا، انواع مختلفی از کابل های اترنت مانند کابل فیبر نوری، کابل متقاطع اترنت و کابل مسی دسته ای وجود دارد.

کابل های اترنت مشخصات و برنامه های مختلفی دارند. به عنوان مثال:

کابل فیبر نوری برای مسافت های طولانی یا برای برنامه هایی که به پهنای باند بالا یا ایزولاسیون الکتریکی نیاز دارند استفاده می شود.

در حالی که از کابل های متقاطع اترنت در ساختمان ها استفاده می شود.



آیا می توان از پچ کابل به عنوان کابل اترنت استفاده کرد؟



بله. در بیشتر موارد، یک کابل اترنت و یک پچ کابل می تواند یک چیز مشابه در شبکه های مس باشند.

پچ پنل معمولا کوتاه تر از کابل اترنت است. به عنوان مثال، نیاز به استفاده از پچ کابل ۱۰۰ft Cat6 Ethernet برای سیم کشی شبکه خانگی وجود دارد.

در این شرایط از کابل پچ ۱۰۰ft Cat6 می توان به عنوان کابل اترنت استفاده کرد.

انواع پچ کورد شبکه چیست و چگونه می توان پچ کورد مناسب را انتخاب کرد؟

پس از این که اطلاعاتی درباره تفاوت کابل و پچ کورد شبکه دریافتیم،

قصد داریم درباره انواع پچ کورد و چگونگی انتخاب پچ کورد مناسب اطلاعاتی را برای شما ارائه دهیم.



انواع متداول پچ کورد فیبر نوری



با توجه به مشخصات و استانداردهای مختلف، این محصول را می توان از منظر حالت کابل فیبر، نوع انتقال، نوع ژاکت، نوع کانکتور و … طبقه بندی کرد.

از نظر کابل فیبر: تک حالته یا چند حالته

حالت پچ کابل که تک حالته باشد و یا چند حالته، نشان می دهد که چگونه پرتوهای نور در داخل فیبر نوری حرکت می کنند.

فیبر نوری تک حالته می تواند تنها یک مد نوری را در یک زمان پخش کند.

کابل تک حالته دو نوع دارد که از نظر ساخت و کاربرد با یکدیگر متفاوت هستند: OS1  و OS2

به طور کلی، OS1 و OS2 هر دو برای انتقال داده از راه دور قابل استفاده هستند اما OS2 با ارائه کارایی بهتر و با ضرر کمتر، برای انتقال در مسافت های طولانی مناسب تر است.

پچ کورد چند حالته هسته بزرگتری دارد که امکان انتقال چندین حالت نور را فراهم می کند.

تفاوت بین فیبرنوری تک حالته و چند حالته عمدتآ در قطر هسته فیبر، طول موج، منبع نور و پهنای باند است.

فیبر نوری چند حالته برای انتقال در مسافت های کوتاه مانند داخل ساختمان یا محوطه دانشگاه، مناسب تر است.

قطر هسته فیبر نوری تک حالته با چند حالته متفاوت است.

قطر هسته فیبر نوری تک حالت ۹ میکرون می باشد در صورتیکه قطر هسته فیبر نوری چند حالته ۵۰ میکرومتر و ۵۰/۶۲ میکرومتر است.

که این باعث می شود قابلیت جمع آوری نور بالا رود و اتصالات ساده را آسان کند.

پهنای باند فیبر نوری چند حالته محدود شده است،

در حالیکه فیبر نوری تک حالته به لحاظ نظری نامحدود است. زیرا عبور نور از یک مد در یک زمان صورت می گیرد.



در صورت نیاز به مشاوره با مشاورین ما در تماس باشید.



ادامه مطلب

مشخصات کامل پچ کورد امپ CAT6 UTP

    مشخصات فنی
  • نوع محصول کابل شبکه
  • مدل CAT6 UTP
  • برند AMP
    مشخصات فنی
  • نوع کابل UTP
