plug BNC terminal
شناسه محصول: TNT-1030030007
  • نام محصول:فیش BNC
  • مدل :پیچی
  • ضد زنگ و ضد نویز
آماده ارسال
بازگشت
آماده ارسال
این محصول موجود و آماده ارسال می باشد.

10,000 تومان

بازخورد درباره این کالا
محصولات مشابه
فیش BNC پیچی
فیش BNC پیچی
موجود

10,000 تومان

نقد و بررسی فیش BNC پیچی

فیش BNC چیست ؟ BNC مخفف عبارت British Naval Connector است. در واقع فیش بی ان سی یک رابط برای کابل کواکسیال است.

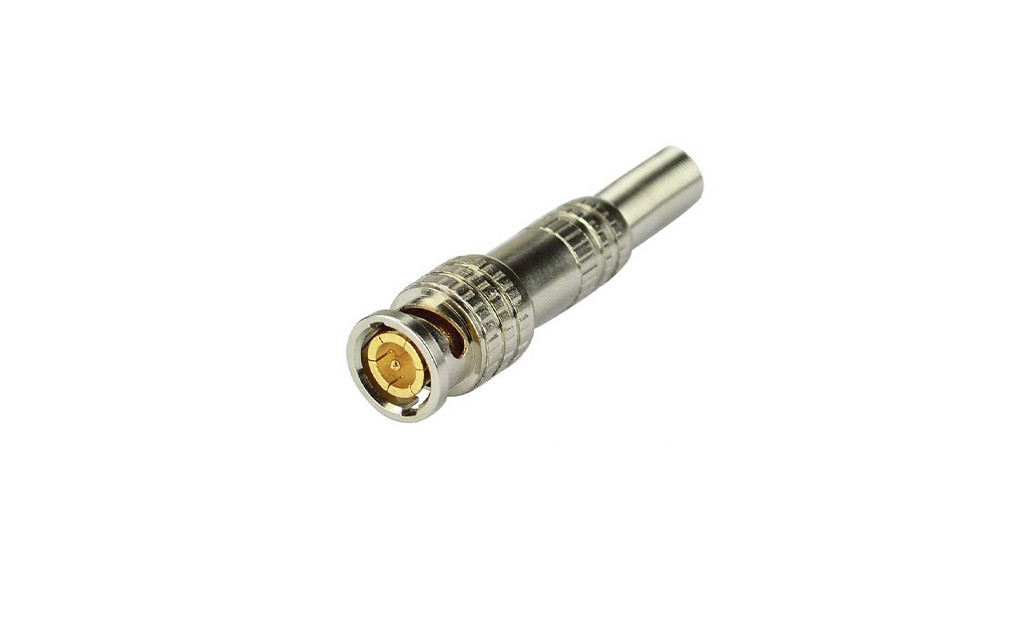

فیش BNC پیچی



از فیش پیچی BNC نری از جمله می ‌توان در اتصال دوربین مداربسته بهره برد.

فیش BNC نری پیچی گونه‌ای از سوکت BNC موسوم به پیچی است که میان درگاه / پورت، اتصال BNC ایجاد می‌نماید.

برای نمونه برای وصل کردن کابل دوربین مداربسته (کواکسیال) به فیش بی‌ ان‌ سی پرسی باید از ابزار پرس بی ان سی بهره برد ولی برای اتصال به بی ‌ان ‌سی‌ های پیچی داشتن یک پیچ‌ گوشتی کافی است و می‌توان به سادگی اتصال را برقرار کرد.



رایج ترین استفاده از فیش BNC جهت اتصال دوربین مداربسته به دستگاه ضبط تصاویر DVR از طریق کابل کواکسیال است. در ادامه بیشتر راجع به کاربردها و انواع کابل کواکسیال صحبت خواهیم کرد.

کاربردهای دیگر فیش BNC

از کانکتور BNC به جز دوربین مداربسته در تلویزیون ، سیگنال های ویدیویی ، بعضی از شبکه های کامپیوتری و… استفاده می شود. این کانکتور با کابل های RG59، RG58 تا RG179 و RG316 سازگار می باشد.

این فیش ها نیز همانند سایر اتصال دهنده ها به صورت نری و مادگی می باشند و به هم وصل می شوند.



آموزش زدن فیش BNC:

فیش BNC پرسی: نوعی از فیش BNC است که اتصال بین فیش و کابل به وسیله پرس شدن قطعات در آن محکم می شود.



فیش BNC لحیمی: نوعی از فیش BNC است که اتصال بین فیش و کابل به از طریق لحیم کردن برقرار می شود.

فیش BNC پیچی: نوعی از فیش BNC است که اتصال بین فیش و کابل از طریق سفت کردن یک پیچ صورت می گیرد.



اطلاعات اولیه در مورد کابل RG59:

کابل RG59 دسته ای از کابل های کواکسیال است که برای انتقال تصاویر دروبین های مداربسته مورد استفاده قرار می گیرد.

داخل این کابل دارای چند لایه متفاوت است که هر یک وظیفه خاص خود را دارد و باید به درستی به فیش متصل شود.

کابل-RG59,,کابل RG59

قسمت های مختلف کابل RG59
  • پوشش بیرونی کابل: این قسمت وظیفه مراقبت از کابل را برعهده دارد.
  • شیلد کابل: شیلد کابل وظیفه مراقبت از کایل در مقابل نویز های الکترومغناطیسی را بر عهده دارد.
  • مغزی کابل: وظیفه انتقال اطلاعات تصویر را بر عهده دارد.
  • عایق داخلی کابل: وظیفه مراقبت از مغزی کابل و جدا کردن مغزی از شیلد را برعهده دارد.



آموزش زدن فیش BNC پرسی:



تجهیزات لازم: فیش BNC پرسی، کابل، پرس BNC
فیش BNC پرسی از سه قسمت اصلی تشکیل شده است.

۱٫ بدنه اصلی
۲٫ مغزی
۳٫ حلقه

فیش-BNC-پرسی,,عکس فیش BNC پرسی

قسمت های مختلف BNC پرسی
مراحل نصب فیش:

۱- کابل تصویر دوربین را به صورت استاندارد لخت کنید. لخت کردن کابل باید با توجه به اندازه های زیر صورت گیرد. A به اندازه حدود ۱۳میلیمتر، B به اندازه حدود ۷ میلیمتر و C به اندازه حدود ۴ میلیمتر باید لخت شود.

اندازه-لخت-کردن-کابل,,لخت کردن کابل RG59

نسبت لخت کردن قسمت های مختلف کابل A:13mm/B:7mm/C:4mm

۲- در مرحله بعد کابل را از داخل حلقه فیش رد کنید.
۳- مغزی فیش را مانند تصویر بر روی مغزی کابل قرار دهید. توجه داشته باشید که سر فیش حتما به عایق داخلی کابل بچسبد.

مغزی-فیش-BNC,,طریقه قرار گیری مغزی فیش BNC

طریقه قرارگیری سر فیش و حلقه آن بر روی کابل

۴- پس از قرار گیری فیش بر روی کابل باید آن را پرس کنید. پرس کردن کابل از طریق بخش کوچک تر پرس انجام خواهد شد. فیش را داخل حفره پرس قرار داده و دسته های پرس را فشار می دهید. پس از پرس شدن کامل سر فیش، پرس به صورت خودکار باز می شود.

محل پرس کردن مغزی و حلقه فیش بر روی پرس

۵- حال سر فیش را طوری داخل بدنه فیش قرار دهید که سرفیش داخل بدنه محکم شود. (پس از محکم شدن امکان کشیدن سر فیش وجود نخواهد داشت.)
۶- حلقه کابل را مطابق تصویر به سمت بدنه فیش بالا بکشید تا کاملا به فیش بچسبد.

بستن-فیش-BNC,,قرار گیری حلقه فیش BNC

محل قرار گیری حلقه فیش و پرس کردن آن

۷- در مرحله نهایی حلقه فیش را پرس می کنید. پس از پرس کردن حلقه فیش از محکم بودن آن اطمینان حاصل کنید.

آموزش زدن فیش BNC لحیمی:



تجهیزات لازم: فیش BNC لحیمی، کابل، هویه، سیم یا قلع لحیم کاری

فیش لحیمی به از دو بخش متفاوت تشکیل شده. بدنه اصلی فیش و درب بیرونی فیش.

آموزش زدن فیش BNC لحیمی:



۱- هویه خود را داغ کرده و فیش را باز کنید.
۲- کابل را مطابق اندازه های قبل لخت کنید و کابل را از داخل درب فیش رد کنید.
۳- قسمت گیره فیش را باز کرده و کابل را طور داخل ان قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
۴- مغزی فیش را داخل قسمت لحیم فیش قرار دهید.
۵- گیره فیش را سفت کنید.
۶- با توجه به شکل زیر مغزی را به قسمت مرکزی فیش لحیم کنید.

فیش-BNC-لحیمی,,يریقه لحیم کردن فیش BNC

طریقه لحیم کردن فیش BNC لحیمی

۷- برای جلوگیری از اتصال بدنه به مغزی میذتوانید با چست قسمت لحیم شده را با چسب یا عایق خود فیش بپوشانید.
۸- درب فیش را ببندید.

آموزش زدن فیش BNC پیچی:

تجهیزات لازم: فیش BNC پیچی، کابل، پیچ گوشتی
فیش پیچی به از دو بخش متفاوت تشکیل شده. بدنه اصلی فیش و درب بیرونی فیش.

آموزش زدن فیش BNC لحیمی:

۱- فیش را باز کنید.
۲- کابل را مطابق اندازه های قبل لخت کنید و آنرا را از داخل درب فیش رد کنید.
۳- قسمت گیره فیش را باز کرده و کابل را طور داخل ان قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
۴- پیچ فیش را باز کرده و مغزی فیش را داخل قسمت پیچ قرار دهید و سفت کنید.
۵- گیره فیش را سفت کنید.
۶- برای جلوگیری از اتصال بدنه به مغزی می توانید با چست قسمت پیچ را با چسب یا عایق خود فیش بپوشانید.
۷- درب فیش را ببندید.

ادامه مطلب

مشخصات کامل فیش BNC پیچی

    مشخصات فنی
  • نوع محصول فیش BNC
  • مدل پیچی
  • قطر سطح مقطع 7.2 میلیمتر
    مشخصات عمومی
  • ابعاد 14*55 میلیمتر
