سینی کابل فلزی

سینی کابل فلزی

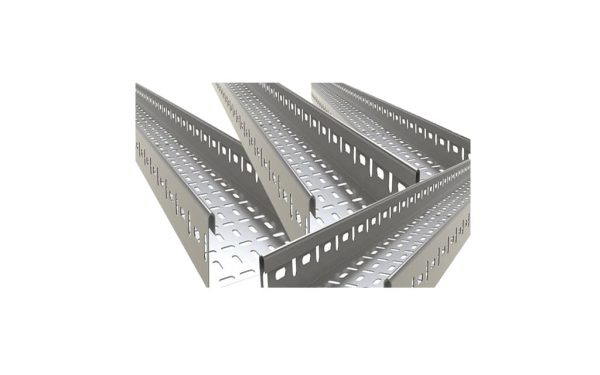

سینی کابل فلزی برق که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم تولید می گردد .

طبق استانداردهای BSEN61537 و IEC61537 تولید می شود .

همچنین اتصالات سینی کابل بایستی از همان مواد اولیه ای که سینی کابل اصلی ساخته می شود یعنی دقیقا با همان کیفیت و همان ضخامت تولید شوند .

به جهت جلوگیری از ایجاد خسارت و صدمه به کابل ها و سایر تجهیزات و همچنین برای کابل کشی آسان تر سطح داخلی سینی کابل باید صاف و عاری از هر گونه پلیسه باشد .

سینی کابل توسط دستگاه CNC پانچ می شود .

خم کاری کلیه سینی ها و نردبان های کابل توسط دستگاه خم اتوماتیک انجام می شود .

برای سفارش سینی کابل و اتصالات آن می بایست به حجم بار موجود و میزان ظرفیت سینی کابل به عرض ، ارتفاع ، طول و ضخامت توجه کرد،

چرا که سینی کابل ها باید طوری ساخته شوند که ظرفیت تحمل بار موجود را داشته باشند .

ابعاد سینی کابل

ضخامت سینی کابل : بین ۰٫۸ تا ۲ میلی متر

عرض سینی کابل : از ۵۰ میلی متر تا ۱۱۰۰ میلی متر

طول سینی کابل : ۲ متر تا ۳ متر

ورق مصرفی : ورق فولادی ST37

نوع روکش : گالوانیزه فابریک و گرم با قابل ارائه با رنگ کوره ای و استاتیک مدل چرمی و ساده

سینی کابل و مزایای آن :

سینی کابل یکی از تجهیزاتی است که امروزه نسل جدیدی از تاسیسات برقی ساختمان ها را به وجود آورده است .

یکی از بزرگترین مشکلاتی که در تاسیسات لوله کشی وجود دارد ، عدم دسترسی مستقیم به سیم ها و کابل ها است .

به این ترتیب در حین تعمیرات ، لازم است هزینه زیادی را برای تعمیرات آن بخش از لوله کشی انجام شود .

همچنین طراحی این وسیله به گونه ای است که با ایجاد حفره های پی ریز جریان هوا را به اطراف سیم ها و کابل ها فرستاده و به این ترتیب مانع از داغ شدن کابل ها می شود .

از دیگر مزایای استفاده از این سیستم سیم کشی ، می توان به ارزانی آن اشاره کرد .

استفاده از این سیستم کابل کشی و سیم کشی باعث می شود تا ۶۰ درصد در هزینه های ناشی از اجرای تاسیسات برقی صرفه جویی می شود .

همانگونه که گفته شد دسترسی به این سیستم تاسیسات ساختمانی بسیار آسان است و در عوض چند ساعت می توان تغییراتی را در این سیستم برق کشی ایجاد کرد .

از دیگر مزایای استفاده از این سیستم می توان به ایمنی بالای آن اشاره کرد .

این تجهیزات از آهن گالوانیزه شده ساخته شده اند و در برابر رطوبت از خود مقاومت بالایی نشان می دهند .

همچنین به دلیل وجود حفره ها باعث گردش هوا در اطراف سیم ها و کابل ها شده و به این ترتیب عمل تهویه سیم ها و کابل ها به خوبی انجام خواهد پذیرفت .

متعلقات سینی کابل

برای آن که کابل ها از روی این تاسیسات در مسیرهای مختلف حرکت کنند و از طریق گلند کابل آرموردار و یا گلند کابل برنجی به تابلو برق متصل شوند ،

 باید از متعلقات دیگری استفاده کنند تا به این ترتیب مسیر حرکت مورد نظر خود را تعیین نمایند .

برای این کار متعلقاتی مانند :

زانویی ، لدر ، سه راهی ، چهار راهی ، ساپورت ، درب ، رابط و پیچ و مهره و واشر نیاز دارد تا به این ترتیب مسیر مورد نظر توسط این سیستم تعیین می گردد .

انواع سینی کابل در یک دسته بندی کلی

این سیستم کابل دارای انواع مختلفی است و میتوان به صورت گالوانیزه فابریک ، رنگی پودری استاتیک و آبکاری گرم اشاره کرد .

سیستمی که با استفاده از گالوانیزه گرم تولید شده در مکان های سرپوشیده ، سوله ها و پارکینگ ها مورد استفاده قرار میگیرد .

سیستم رنگی پوری استاتیک در محیط های رو باز استفاده می شود چرا که این سیستم در برابر اشعه خورشید و رطوبت از خود مقاومت بالایی نشان می دهد .

 آبکاری گرم نیز با توجه به نوع فرآیند گالوانیزاسیون ، در برابر رطوبت و موادی با ماهیت اسیدی از خود مقاومت بسیار بالایی نشان داده،

و از این سیستم بیشتر در محیط های اسیدی استفاده می گردد.

سینی کابل بر اساس استاندارد ISO و BS تولید می گردد .

به منظور جلوگیری از زنگ زدگی سیتی کابل برق ، از پوشش گالوانیزه گرم استفاده می شود .

سینی کابل برق گالوانیزه به روش متداول استفاده از گالوانیزه گرم طبق استاندارد انجام می گردد و داخل سینی گالوانیزه صاف و سیقلی می باشد .

انواع سینی کابل

سینی کابل گالوانیزه گرم

سینی کابل گالوانیزه سرد

سینی کابل رنگی

سینی کابل استیل

سینی کابل مفتولی

سینی کابل PVC

سینی کابل ۴ خم

سینی کابل ۶ خم

سینی کابل پلاستیکی
