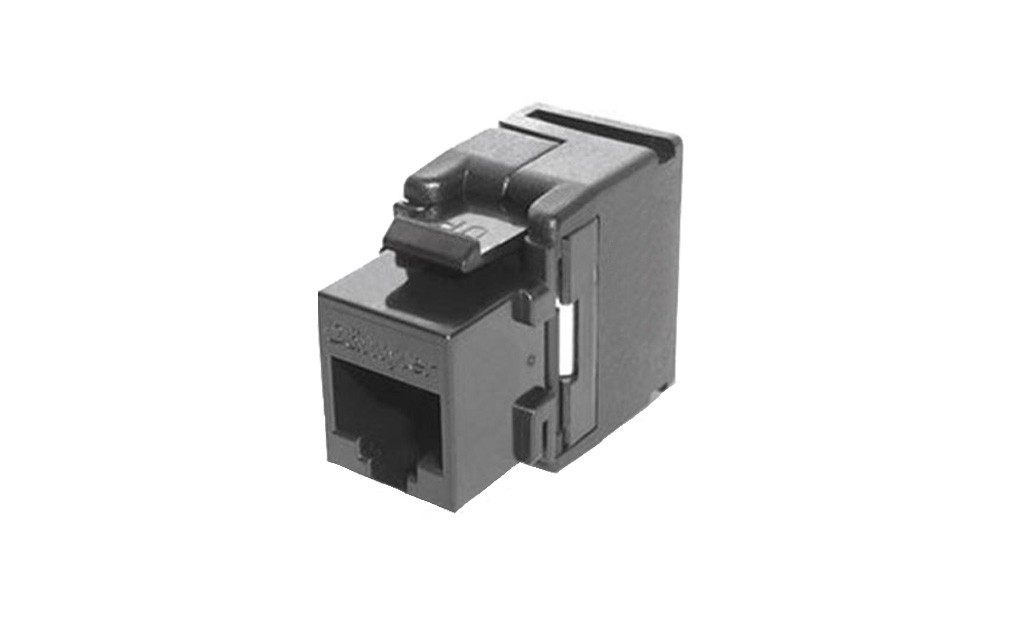

کیستون شبکه دت وایلر cat5e utp

کیستون ها به چند دسته تقسیم می شوند ؟

کیستون‌های شبکه با توجه به دیدگاه های مختلف  گروه بندی می‌شوند.

محل نصب یا به کارگیری: دسته بندی اول متناسب با محل قرارگیری و نصب کیستون می‌باشد.

کیستون ها در انواع مختلفی تولید و مورد استفاده قرار می‌گیرند از جمله آن‌ها عبارت‌اند از:

پچ پنل، باکس‌های روکار جهت نصب تجهیزات بر روی دیوار، باکس‌هایی که به صورت روکار نصب می‌شوند،

باکس‌های کف خواب، فیس پلیت‌های مختلف برای نصب روی ترانکینگ و …. با توجه به مطالب گفته شده،

هر یک از کیستون‌ها باید در مکان خاص خود مورد استفاده قرار بگیرند.

در صورتی که از یک کیستون در جای خاص خود استفاده نشود،

عمل مهم نصب تجهیزات به درستی انجام نمی‌شود و ارتباط بین تجهیزات موجود مختل خواهد شد.

کیستون از نظر رده بندی یا category:

گروه دوم از دسته بندی کیستون‌ها بر اساس دیدگاه گروه‌های CAT 5 , CAT 5e , CAT 6 ,CAT 6a , CAT 7 , CAT 7a  دسته بندی می‌شوند.

جنس کیستون: دسته بندی سوم کیستون بر اساس جنس ساخته شده کیستون‌ها می‌باشد.

جنس بدنه کیستون‌ها با هم متفاوت است.

دسته‌بندی کیستون از لحاظ جنس بدنه به دو دسته کلی گروه فلزی و تمام پی وی سی تقسیم می‌شود.

کیستون‌های فلزی در بسیاری ازموارد کاربرد دارند از جمله هنگامی که کابل‌های شبکه از قسمتی عبور می‌کنند،

که جریان برق عبور می‌کند تا در سراسر شبکه سیستم ارتینگ بصور کاملا صحیح برقرار گردد،

در این حالت استفاده از کیستون‌های فلزی  امری الزامی است تا سیم ارت کابل شبکه به بدنه فلزی کیستون متصل شده تا عبور جریانات القایی تا چاه ارت کامل شود.

از یک کیستون چگونه استفاده می شود؟

به طور معمول برای هر نوع از کیستون‌ها یک جدول رنگی وجود دارد ،

که فرد نصاب به کمک آن‌ها بتواند به راحتی و روش صحیح اتصالات را با استفاده از کیستون برقرار کند.

جدول رنگی مربوط به هر کیستون شامل دو ردیف رنگ است که هر کدام از رنگ ها بیانگر کلاس A و کلاس B می‌باشد.

برای نصب درست کیستون در بیشتر مواقع یه یک آچار نیاز است.

آچار پانچ کاربرد زیادی در اتصالات شبکه مانند اتصال کابل شبکه به پچ پنل شبکه دارد.

نصاب باید دقت داشته باشد که در قسمت داخلی کیستون هیچ گونه گرد و غباری وجود نداشته باشد.

بسیاری از نصاب‌ها برای راحت‌تر شدن کار خود،

مقدار بیشتری از روکش بیرونی PVC را برمی‌دارند و تاب موجود در کابل‌ها را بیش از اندازه باز می‌کنند،

که کار اشتباهی است و تاثیر بسیار منفی را در عملکر نهایی شبکه خواهد داشت.

با توجه به این که تابیدگی موجود در کابل‌های شبکه باعث کیفیت ارتباط و جلوگیزی از اتفاقاتی مانند :

همشنوایی می‌شود، باز کردن بیش از اندازه‌ی این تا‌خوردگی، میزان هم‌شنوایی را افزایش می‌دهد.
