کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد

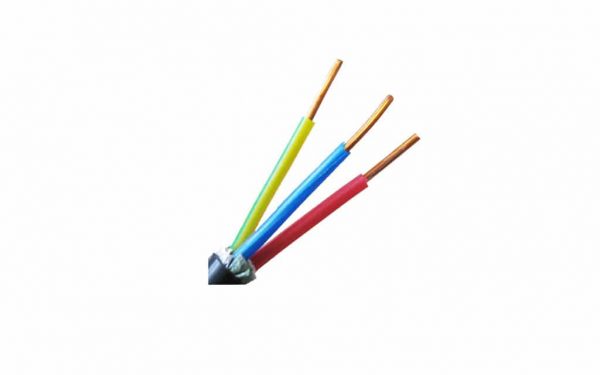

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد جزو کابل های زمینی nyy خراسان است که با هادی مفتولی مسی تولید می شود.

این محصول شامل ۳ رشته سیم برق با هادی کلاس ۱ و سطح مقطع ۱/۵ میلی متر مربع است .

(۳ در ۱/۵) که عایق بر روی هادی و روکش PVC بر روی مجموعه سیم ها قرار گرفته است.

شرکت خراسان کابل زمینی ۳*۱٫۵ NYY را به صورت قرقره تولید و عرضه می کند.

در صورت نیاز به متراژهای سفارشی می توان مقدار مورد نیاز را به صورت بُرشی از قرقره ها تامین نمود.

کابل خراسان افشارنژاد مطابق با استاندارد ISIRI 35691 تولید می شود.

این محصول رنج ولتاژ ۰٫۶/۱ کیلوولت دارد و فرکانس نامی آن ۵۰ هرتز می باشد.

میزان مقاومت هادی کابل  خراسان در دمای ۲۰ درجه سانتی گراد ۱۲٫۱ Ω/km است.

کابل افشان خراسان از دیگر محصولات شرکت افشارنژاد است که در مقایسه با این کابل از انعطاف بالاتری برخوردار است.

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد

هادی تک مفتولی

مطابق الزامات استاندارد یکی از انواع هادی هایی که در کابل های زمینی یا نصب ثابت مورد استفاده قرار می گیرد هادی های تک مفتولی می باشد .

این نوع از هادی ها می بایستی دارای الزامات زیر باشند :

– جنس هادی ها مس آنیل شده با اندود یا ساده ، آلومینیم یا آلیاژ آن

– مقطع هادیهای آلومینیومی تابیده منظم معمولاً نباید از ۱۰ کمتر باشد ولی مقاطع  ۴ و ۶  برای کاربرد های خاص می توانند به کار روند .

– قطر نامی مفتولهای هر هادی باید یکسان باشد .

– تعداد مفتولهای هر هادی نباید از حداقل مقادیر داده شده در استاندارد کمتر باشد .

– مقاومت هر هادی در  ۲۰ درجه سانتیگراد  نباید بیش از حداکثر مقدار تعیین شده در استاندارد باشد .

مطابق استانداردهای ملی اکثر کشورها و نیز استاندارد بین المللی به کارگیری هادیهای تک مفتولی تا ۱۶ میلیمتر مربع مجاز است .

ولی عملاً به دلیل انعطاف پذیری کم ، هادیهای تک مفتولی بیش از ۶ میلیمتر مربع به ندرت به کار می روند .

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد

هادی نیمه افشان

مطابق الزامات استاندارد یکی از انواع هادی هایی که در کابل های زمینی خراسان افشانژاد یا نصب ثابت مورد استفاده قرار می گیرد.

هادی های نیمه افشان یا تابیده منظم می باشد . این نوع از هادی ها می بایستی دارای الزامات زیر باشند :

– جنس هادیها مس آنیل شده با اندود یا ساده ، آلومینیم یا آلیاژ آن

– مقطع هادیهای آلومینیومی تابیده منظم و فشرده نباید از ۱۶ کمتر باشد .

وسطح مقطع   هادیهای آلومینیومی و مسی تابیده منظم شکل داده شده نباید کمتر از ۲۵ باشد .

– نسبت قطرهای دو مفتول مختلف در هر هادی نباید از ۲ بیشتر باشد .

– تعداد مفتولهای هر هادی نباید از حداقل مقادیر داده شده در استاندارد کمتر باشد .

– مقاومت هر هادی در ۲۰ درجه سانتیگراد نباید بیش از حداکثر مقدار تعیین شده در استاندارد باشد .

هادیهای تابیده منظم اغلب شامل تعداد مشخصی مفتول است .

که به صورت لایه به لایه در جهت مخالف هم ( یا در برخی کاربردهای خاص همه در یک جهت ) به صورت

منظم به هم تابیده می شوند .

هادیهای تابیده منظم به سه صورت زیر دسته بندی می شوند :

• هادیهای تابیده منظم گرد
• هادیهای تابیده منظم گرد فشرده
• هادیهای تابیده منظم سکتور

هادیهای گرد تابیده منظم شامل:

یک رشته مفتول در مرکز ، ۶ رشته در لایه اول ، ۱۲ رشته در لایه دوم و

در لایه های بعد به ترتیب ۱۸ ، ۲۴ ، ۳۰ و ۳۶ رشته تا دستیابی به تعداد رشته مورد نظر به صورت

تاب هم مرکز کنار هم قرار می گیرند تا دقیقاً شکل هندسی گرد به دست آید .

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاد

کابل نصب ثابت سبک

کابل زمینی برق ۳ رشته سایز ۱٫۵ تا ۳۵ خراسان افشارنژاداین نوع کابل ها برای مصارف صنعتی و کابل کشی داخل ساختمان مناسب است .

و می توان آن ها را در محیط های خشک ، آبدار و مرطوب و نیز مکان های بسته و باز و همچنین در آجرکاری و بتن به کار برد.

به کار بردن این کابل ها در بتن فشرده و یا به طور مستقیم در زیر زمین مجاز نیست .

ساختار

هادی : مس آنیل شده گروه ۱ ( تک مفتولی ) یا گروه ۲ ( تابیده شده منظم ) مطابق استاندارد ISIRI 3084    یا IEC 60228 .

عایق : آمیزه PVC از نوع PVC/C.

نحوه قرار گیری رشته ها : رشته ها به هم تابیده می شوند .

روکش میانی : رشته های به هم تابیده با آمیزه هایی از پی وی سی اکسترود شده روکش می شوند .

روکش: آمیزه PVC از نوع PVC/ST4 ، رنگ روکش به طور معمول مشکی یا طوسی است  .

این نوع از کابل ها بر اساس استاندارد بین المللی ۶۰۲۲۷ IEC 10  یا  استاندارد ملی ایران شماره ISIRI(607)10  با ولتاژ نامی ۵۰۰/۳۰۰ تولید  می گردند .
