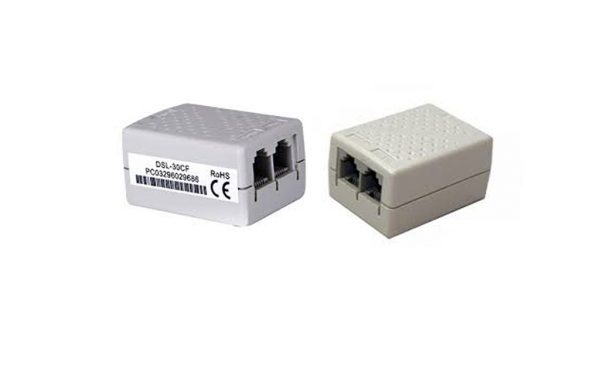

اسپلیتر (نویزگیر) مدل DSL-30CF

اسپلیتر (نویزگیر) مدل DSL-30CF

اسپلیتر (نویزگیر) مدل DSL-30CF دستگاهی است که عمل تفکیک امواج صوتی (تلفنی) و دیتا را بر روی خط تلفن انجام می‌دهد.

اسپیلیتر در لغت به معنای جدا ساز میباشد و در عمل کار جدا سازی صدا (voic) از دیتا (data) را بر روی خطوط adsl انجام میدهد .

همانگونه که میدانید برای راه اندازی سرویس اینترنت پر سرعت adsl از خطوط تلفنی آنالوگ استفاده میگردد،

و دیتای اینترنت از طریق همان کابل مسی که برای مکالمه تلفنی استفاده میکردید انتقال مییابد .

یکی از مشکلاتی که با راه اندازی اینترنت پرسرعت به وجود می‌آید پارازیتی است که روی خط تلفن ایجاد می‌شود .

این پارازیت یا همان نویز باعث خواهد شد تا در هنگام مکالمه صدای واضحی دریافت و ارسال نشود.

بنابراین همیشه در کنار خرید یک مودم باید دستگاه کوچک دیگری به نام اسپلیتر که البته قیمت چندانی هم ندارد را نیز تهیه کنید.

مشکل دیگری که بارها در واحد خدمات ایده آل گستر شاهد آن هستیم قطعی تلفن هنگام استفاده از اینترنت و یا قطعی اینترنت هنگام برقراری تماس تلفنی میباشد .

این مشکلات هم همگی به دلیل استفاده نادرست از اسپیلیتر splitter)) میباشد . یا این قطعه خراب شده است و یا آن را به درستی نصب نکرده اید .

چگونگی عملکرد

اسپلیتر به گونه‌ای طراحی شده جدا Data است که می‌تواند صدا را از داده یا همان کند.

وجود این وسیله، مانع از تداخل امواج آنها بارا Data هم شده و کیفیت دریافت صدا و همچنین بالا م یبرد.

نبودن این دستگاه از طرف پارازیت صدا و از طرف دیگر قطع و وصل مداوم اینترنت را به دنبال خواهد داشت.

تلفن سیگنال صوتی هست و همونطور که می دونید محدوده فرکانس صوت انسان بین ۲۰ هرتز تا ۲۰ کیلو هرتز هست ،

که فرکانس خیلی بالایی نیست این سیگنال به عنوان یک سیگنال آنالوگ شناخته میشه .

سیگنال آنالوگ یعنی سیگنالی که به زمان وابسته هست و با گذر زمان مقدار اون هم تغییر میکنه .

این سیگنال صوتی به صورت یک شکل موج سینوسی هست . اما سیگنالی که به مودم ADSL میره ، حاوی صوت نیست ،

دیتا یا داده هست که به عنوان سیگنال دیجیتال شناخته میشه و فرکانس بالایی داره ( یعنی در هر ثانیه دفعات بسیار بسیار زیادی تغییر وضعیت میده ) .

پس خط تلفنی که سرویس ADSL روش سوار هست ،

شامل دو سیگنال هست یکی دیجیتال یا داده و یکی هم سیگنال آنالوگ صوتی .

مثلا الان خط تلفن هایی که ADSL ندارن فقط سیگنال صوتی دارن .

حالا کاری که اسپلیتر انجام میده تفکیک سیگنال دیجیتال یا ADSL از سیگنال صوتی هست .

برای جداسازی سیگنال ها در الکترونیک از فیلتر ها استفاده میکنن .

فیلتر ها همونطور که از اسمشون پیداست ، محدوده ای از فرکانس ها رو فیلتر می کنن مثلا فیلتری داریم به نام فیلتر بالاگذر ،

یعنی فرکانس های بالا رو عبور میده و فرکانس های پایین رو مسدود می کنه .

فیلتر پایین گذر هم فرکانس های پایین رو عبور میده و اجازه عبور فرکانس های بالا رو نمیده .

حالا سیگنال تلفن ( صوت ) فرکانس پایین و سیگنال ADSL سیگنال فرکانس بالا هست .

کاری که اسپلیتر انجام میده اینه که اجازه عبور فرکانس های بالا ( ADSL ) رو به تلفن نمیده .

همین . با این کار ، هیچ تداخلی بین سیگنال ها پیش نمیاد و هر کی کار خودشو می کنه .

محل نصب

اسپلیتر باید در ابتدایی‌ترین محل ورود خط تلفن قرار گیرد و پس از آن به مودم و گوشی تلفن وصل شود.

درصورت استفاده گوشی تلفن از پریز دیگر، استفاده از اسپلیتر ثانویه الزامیست و در صورت عدم استفاده اینترنت شما با مشکل برجورد خواهد کرد.

طریقه استفاده از این دستگاه به این صورت است که خط تلفن به عنوان ورودی آن در نظر گرفته م یشود.

خروجی آن هم از ۲ قسمت تشکیل شده که یکی برای اتصال به مودم و دیگری برای تلفن طراحی شده‌است.

به کمک این وسیله پارازیت خط تلفن نیز برطرف خواهد شد. اسپلیتر وسیله‌ای برای استفادها از مودم‌های دی اس ال است.

در شکل زیر آموزش نصب یک دستگاه اسپلیتر داده شده است.
