اتصالات سینی کابل برق

اتصالات سینی کابل برق

اتصالات سینی کابل برق که به روش تولید از ورق های برش خورده فولادی و سپس گالوانیزه گرم می گردد .

و طبق استانداردهای BSN61537 و IEC61537 تولید می شود و همچنین اتصالات نردبان کابل بایستی از همان مواد اولیه ای که نردبان اصلی ساخته میشود یعنی دقیقا با همان کیفیت و همان ضخامت تولید شوند .

به جهت جلوگیری از ایجاد خسارت و صدمه به کابل ها و سایر تجهیزات و همچنین برای کابل کشی آسان تر سطح داخلی نردبان کابل باید صاف و عاری از هر گونه پلیسه باشد .

اتصالات سینی کابل توسط دستگاه CNC پانچ می شود .

خم کاری کلیه اتصالات سینی ها و نردبان های کابل توسط دستگاه خم اتوماتیک انجام می شود.

برای سفارش اتصالات سینی کابل و اتصالات آن می بایست به حجم بار موجود و میزان ظرفیت نردبان کابل به عرض ، ارتفاع ، طول و ضخامت توجه کرد چرا که نردبان کابل ها باید طوری ساخته شوند که ظرفیت تحمل بار موجود را داشته باشند .

نردبان کابل یا لدر کابل ، ابزاری است برای عبور تعداد زیادی کابل در یک مسیر مشخص ( معمولا عمودی) که به دلیل وزن پایین و سادگی نصب در مسیرهای عمودی ، به سینی کابل ترجیح داده می شود .

البته در مسیرهای افقی نیز می توان از این وسیله استفاده کرد .

این ابزار ، علاوه بر عبور کابل ها و محافظت از آن ها در برابر عوامل مخرب محیطی ، موجب زیباسازی محیط و منظم شدن مسیر عبور کابل ها متعدد می شوند .

معمولا برای عبور کابل های سنگین و سیم هایی که بر اثر عبور جریان الکتریسیته گرمای شدیدی تولید می کنند ، از لدر کابل برق استفاده می کنند .

ابعاد و اندازه سینی کابل برق

ضخامت نردبان کابل: بین ۰٫۸ تا ۲ میلی متر

عرض نردیان کابل: ۵۰ میلی متر تا ۱۱۰۰ میلی متر

طول نردبان کابل: ۲ متر تا ۳ متر

ورق مصرفی: ورق فولادی ST37

نوع روکش: گالوانیزه فابریک و گرم با قابل ارائه با رنگ کوره ای و استاتیک مدل چرمی و ساده

 سینی کابل

به منظور اتصال سینی های کابل به یکدیگر بر روی سقف یا روی دیوار ، از انواع اتصالات سینی کابل استفاده می کنند .

سینی کابل ، از جمله لوازمی است که برای سیم کشی و انتقال کابل های فیبر نوری و مسی مورد استفاده قرار می گیرد .

از آنجایی که در ساختمان های بزرگ و سیلوها از کانال های زیرزمینی برای سیم کشی و انتقال کابل استفاده نمی شود ، سینی های کابل برق برای این منظور مورد استفاده قرار می گیرند .

سینی کابل به صورت افقی روی زمین و یا با فاصله چند سانتی متری از سقف متصل می شود .

علاوه بر آن ، می توان از سینی کابل بصورت عمودی و روی دیوار به منظور تقسیم کابل ها از کنتور یا تابلوی توزیع نیز استفاده کرد .

انواع سینی های کابل را به دو روش ساپورت دیواری و ساپورت آویز سقفی به وسیله ی انواع اتصالات سینی کابل متصل می کنند .

در روش ساپورت دیواری ، اتصالات مربوطه را با رول پلاک به دیوار پیچ کرده و سینی را روی آن قرار می دهند .

این روش در مواردی کاربرد دارد که کابل ها از کنار دیوار عبور می کنند .

در روش ساپورت سقفی ، اتصالات L شکل را به سقف پیچ کرده و سینی ها را به آن آویزان می کنند .

اتصالات سینی کابل بر اساس استاندارد ISO و BS تولید می گردد .

به منظور جلوگیری از زنگ زدگی اتصالات سینی کابل برق ، از پوشش گالوانیزه گرم استفاده می شود .

اتصالات سینی کابل برق گالوانیزه به روش متداول استفاده از گالوانیزه گرم طبق استاندارد انجام می گردد و داخل اتصالات سینی گالوانیزه صاف و سیقلی می باشد .

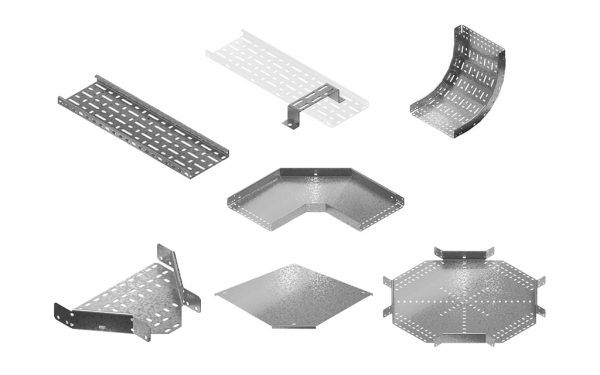

انواع اتصالات سینی کابل

اتصالات مختلف سینی های انتقال کابل به اشکال و کاربردهای بسیار متنوعی تولید می شوند .

از مهم ترین انواع این اتصالات می توان به پایه های دیواری ، براکت ها ، پایه های آویز سقفی (بیس ، پلیت و ستون) ، زانویی ۹۰ درجه ، زانویی ۴۵ درجه ، زانویی های لولا دار قابل تنظیم ، سه راهی سینی ، چهار راهی سینی ، رایط کف سینی کابل ، انواع تبدیل ها ، انواغ پیچ و مهره و پیچ و مهره ی روکش گالوانیزه اشاره کرد .

برای فضاهایی که امکان عبور سینی وجود نداشته و یا عرض مقطع عبوری تغییر می کند  از تبدیل سینی کابل استفاده می شود .

کابرد انواع سینی های کابل برق

بیشترین کاربرد سینی های کابل برق ، به کارخانجات و مراکز صنعتی مربوط می شود . در این محیط ها ، از سینی های کابل گالوانیزه و فلزی استفاده می شود .

فرآیند نصب این سینی ها نیز با پیچ و مهره کردن اتصالات سینی های کابل به دیواره ها ، سقف و ستون ها آغاز شده و بعد از نصب سینی ها روی این پایه ها ، کابل ها روی آن ها نشانده می شوند .

یکی از مهمترین کاربردهای سینی کابل ، امکان دسترسی ساده به کابل های معیوب و آسیب دیده در هر زمان دلخواه است .

سینی های کابل از انواغ مختلفی همچون ورق گالوانیزه ی مشبک ، سینی کابل ستون فقراتی ، سینی کابل سبدی یا مش و همچنین نردبان کابل برق تشکیل شده و در مکان ها و مصارف مختلف به کار می رود .

در هنگام انتخاب یکی سینی مناسب ، توجه به ابعاد سینی ، تعداد خم های کناری ، ارتفاع لبه ها و ضخامت ورقه ی مورد استفاده از اهمیت بالایی برخوردار است .

انواع سینی کابل

• زانویی عمودی خارجی سینی کابل
• سه راهی سینی کابل
• ترانکینگ سینی کابل
• زانویی عمودی داخلی سینی کابل
• زانوی افقی سینی کابل
• تبدیل سینی کابل
• زانویی عمودی سینی قابل تنظیم
• چهارراهی سینی کابل
• رابط سینی کابل
