تست فلوک کابل شبکه چیست؟
تست فلوک چیست و چه کاربردی دارد ؟

بعد از کابل کشی یک شبکه کامپیوتری برای اطمینان از نحوه ی کابل کشی درست و بدون عیب و برای اطمینان از صحیح کار نمودن شبکه و قطع نبودن کابل ها شبکه را با وسیله ای به نام تست فلوک مورد انالیز قرار میدهند.

تستر های زیادی در بازار وجود دارد که هرکدام با توجه به کارخانه سازنده آن اطلاعاتی را در اختیار ما قرار می دهند. بهترین تستر جهان به نام تستر فلوک شناخته می شود .

یکی از بهترین ابزارهای اندازه گیری کیفیت و عیب یابی پسیو شبکه را میتوان بدون شک دستگاه فلوک نامید،

که اطلاعات کاملی از کیفیت کابل کشی ، سرعت شبکه ، متراژ کابل ، محل دقیق قطعی کابل و … را ارائه می دهد.

تستر فلوک یکی از کاملترین تستر های موجود در بازار می باشد که کاملترین اطلاعات را از شبکه کابلی شما ارائه می دهد،

و حتی میتواند این اطلاعات را در خود ذخیره و گزارش کاملی جهت ارائه به کارفرما ، به صورت کتبی ارائه دهد.



تاریخچه تست فلوک



شرکت فلوک به عنوان زیر مجموعه کمپانی عظیم  Danaher یکی از سازندگان بنام تجهیزات آنالیز و اندازه گیری شامل انواع لوازم الکترونیک جهت اندازه گیری پارامترهای الکتریکی و فیزیکی است .

فلوک در سال ۱۹۴۸ بوسیلۀ جان فلوک دوست و هم اتاقی دیوید پاکارد و موسس شرکت معروف هلوت پاکارت  Hewlett-Packard بنیان گذاشته شد در حالی که هر دو در شرکت جنرال الکتریک استخدام بودند .

این کمپانی مدعیست که به ۹۹% از ۱۰۰% اهداف خود رسیده است.

هم اکنون شرک فلوک یک شرکت جهانی است که تاکنون موفق به ارسال محصولات خود به بیش از ۱۲۰ کشور دنیا گردیده است ،

و در بیشتر نقاط جهان در زمینه ساخت ، فروش و طراحی تجهیزات تست و اندازه گیری , ابزاردقیق برای محیط های علمی ، آموزشی ، صنعتی و … فعال است .

در حال حاضر دو شرکت فلوک بیومدیکال و شبکه فلوک به عنوان سازمانهای وابسته مشغول به کارند


نحوه انجام تست فلوک

به طور کلی آزمایش تست فلوک به دو  صورت چنل و پرمنت انجام میشود.

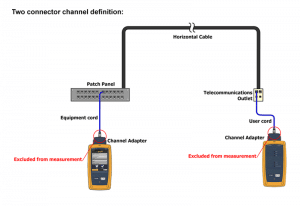

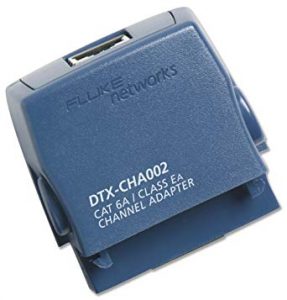

تست فلوک چنل Channel :

نمونه ی ساده تری از آزمایش کابل شبکه میباشد که ابتدا دو سر کابل شبکه را کیستون زده  با استفاده از پچ کورد کابل ها را به دستگاه متصل کرده  و سپس تست فلوک  آن را میگیریم می کنند.

تست فلوک پرمننت Permanent :

نمونه ی کامل تر از آزمایش قبلی،که این بار کابل را کیستون زده و به وسیله ماژول های پرمننت که متعلق به خود تستر فلوک میباشد کابل را به دستگاه متصل کرده و شروع به انجام تست فلوک میکنیم .]



تستر فلوک تا چه متراژی را pass میکند؟

استاندارد تست فلوک در هر دو نوع چنل و پرمنت مقدار ۹۰ متر طول کابل است.

این آزمایش را می توان در متراژهای مختلف نیز انجام داد و پارامتر ها را نیز بررسی کرد،

اما معیار استاندارد در تست فلوک کابل شبکه  ۹۰ متر می باشد.

کابلی که تست فلوک پرمنت را پاس کند،قطعا تست فلوک چنل را پاس می کند.

اما امکان دارد  کابلی که تست فلوک چنل را پاس می کند ،تست فلوک پرمنت را پاس نکند.

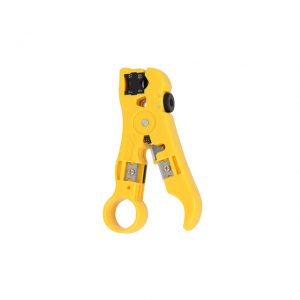

تاثیر سوکت ها در تست فلوک



طریقه نصب سوکت در کابل های شبکه فویل و شیلددار موضوعی است که بسیاری از افراد را دچار مشکل میکند.

به عنوان مثال اگر شما نتوانید کابل مورد نظر را به درستی سوکت بزنید،در آن صورت کابل شما تست  فلوک را پاس نخواهد کرد،حتی اگر کابل ها شما دارای گارانتی و ضمانت تست فلوک باشد.



از کدام حالت تست فلوک باید استفاده کنیم ؟ پرمننت یا چنل ؟

بهتر است برای مکان هایی که سرعت و دقت و حجم انتقال داده  برای کارفرما مهم است ،

و باید بالا باشد (مانند بانک ها،ساختمان های هلدینگ،انبارهای بزرگ و دانشگاه ها و …) از کابل های شبکه و تجهیزاتی استفاده شود که تست فلوک پرمنت را پاس کند،

و دارای کیفیت بالایی باشد.جهت مشاوره در مورد خرید اینگونه تجهیزات میتوانید با شماره های ما در تماس باشید.

قیمت تست فلوک

قیمت هر تست فلوک برای کابل شبکه به صورت جدا در نظر گرفته می شود و بستگی به عواملی همچون محل تست و پراکندگی و تعداد تست و پرمننت یا چنل بودن و نوع کابل است .



روش عملکرد تستر فلوک

بر اساس استانداردهایANSI/TIA/EIA 568-B.1 وISO/IEC 11801 مشخص می شوند که در سیستمANSI بر اساس دسته بندی های(Cat3, Cat5e,Cat6, Cat7) و در سیستمISOبر اساس کلاس های(Class C,D,E,F) نام گذاری می شوند.

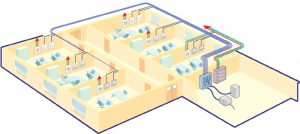

براي درک بهتر تست فلوک به مثال زير دقت نماييد

شبکه ای داراي سرعت ۱۰۰۰Mbs می باشد, در هنگام تست فلوک و تحويل بايد سرعت ۱۰۰۰Mbs که تامين شود.

استانداردهاي TIA / EIA 568B براي Cat6 باید رعايت شود در هنگام تست ،

و تحويل شبکه از پيمانکار تمام پروتوکل ها و پارامترهايي که در Cat6 و پايين‌تر وجود دارد مورد بررسي و تست قرار خواهد گرفت.

مثال ديگر، اگر شبکه ای، استاندارد ۱۰۰BaseT را رعايت کند.

بايد Test Limit روي ۱۰۰BaseT قرار دهيد،

و در اين حالت تمام پارامترها و مقاديري را که براي ۱۰۰BaseT لازم است را تست نماييد.

و اگر در هنگام تست نتيجه ۱۰۰۰Mbs را جواب نداد شرکت پيمانکار هيچ مسئوليتي ندارد،

و حتي اگر تجهيزات مانند کابل Cat6 براي شما تهيه و نصب کرده باشد،

چون خواسته شما ۱۰۰BaseT بوده که سرعت ۱۰۰Mbs مي‌باشد.

پس از انجام تست فلوک چه اطلاعاتی بدست می آید؟

۱)  تست دقيق و كامل لايه فيزيكي شبكه شامل كابل، كيستون پريز، پچ پنل ، پچ كابل

۲) تاييد اصلي يا غيراصلي بودن تجهيزات پسيو شبكه(كابل، كيستون، پچ پنل، پچ كابل)

۳) استخراج متراژ دقيق كابل كشي‌ها

۴) گزارش اشكالات اتصالات پچ‌پنل و كيستون

۵) گزارش قطع بودن يا ضعيف بودن نحوه اتصال رشته‌هاي كابل به كيستون

۶) گزارش وجود نويز ومحل دقيق آن در مسير كابلكشي

۷) گزارش وجود كشش يا خمش بيش از حد و محل دقيق آن در مسير كابلكشي

۸) گزارش ميزان خلوص مس بكار رفته در كابل شبكه

۹) تست مقاومت و ميزان رسانايي كابل

۱۰) تست آماری پریزهای شبکه توسط تسترفلوک DSX-5000  و یاDTX-1800  ساخت کمپانی Fluke Network ، عملیاتی هست که دراین راستا انجام می گیرند



نمونه گزارش قعطی پیرهای کابل در تست فلوک

نمونه گزارش تست فلوک
